亿众电脑维修网在拿到iPad mini 2019之后，很快的就对它进行了拆机，从拆机结果来看，除了已知的硬件升级之外，如A12仿生处理器等，iPad mini 2019还被确认使用3GB内存，其他设计方面则与iPad mini 4变化不大.下面看看亿众电脑维修网对iPad mini 2019进行拆解的图片吧。
先来看看iPad mini 2019的硬件配置：
7.9英寸、2048 x 1536分辨率触控显示屏（326 ppi），支持True Tone原彩技术、DCI-P3高色域，全贴合屏幕。
A12仿生处理器，集成M12协处理器。
800万像素后置摄像头，700万像素FaceTime HD前置摄像头
支持MIMO的双频 (2.4 GHz and 5 GHz)无线网卡(802.11a/b/g/n/ac) ，集成蓝牙5.0
19.1Wh容量的锂离子聚合物电池
三轴陀螺仪、气压计、加速度感应器、光线传感器
iPad mini 2019拆机前的X光内部结构透视图。

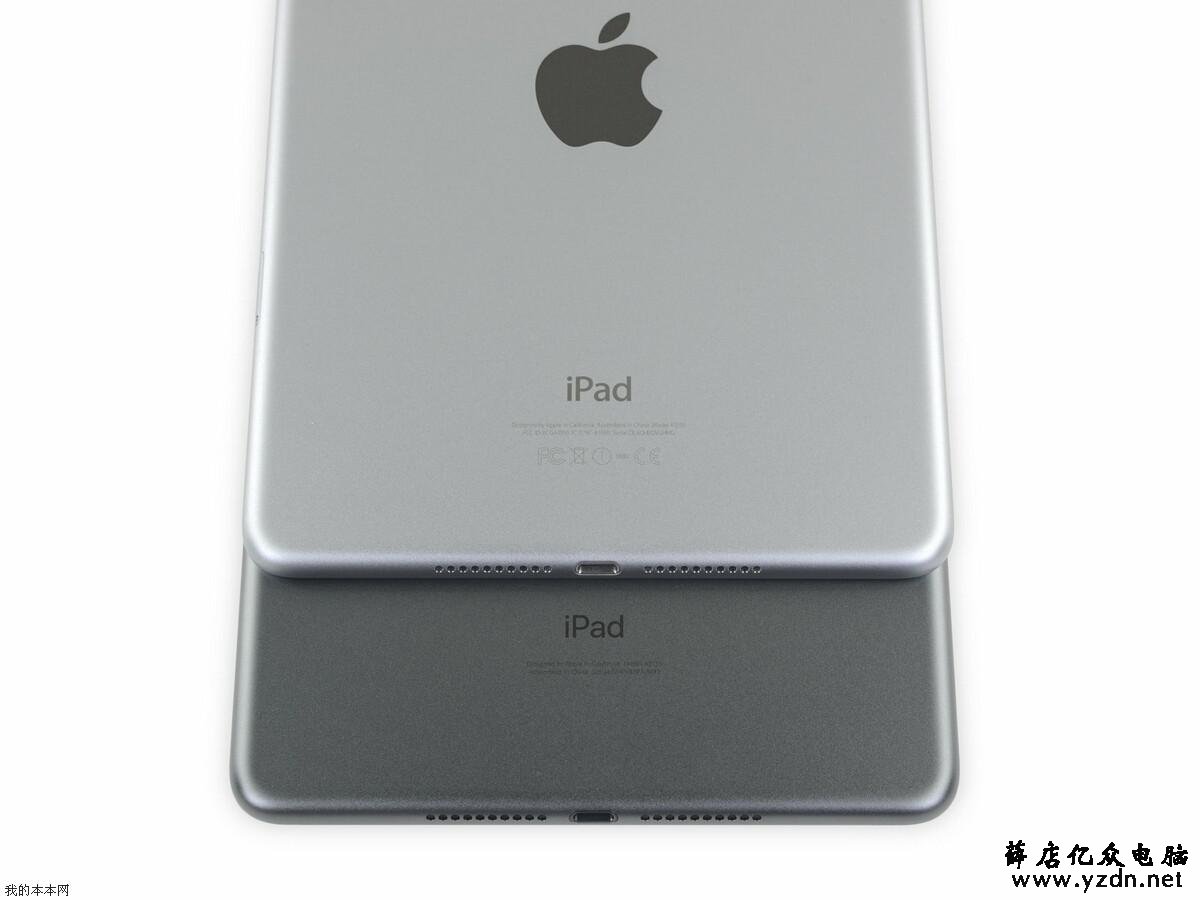

根据iFixit的说法，iPad mini 2019与iPad mini 4在外观设计比较相似，两者的主要区别有，iPad mini 2019的型号是A2133，这在机身底盖上有显示，此外iPad mini 2019的麦克风位置从摄像头右侧移到了底盖顶部中间位置。

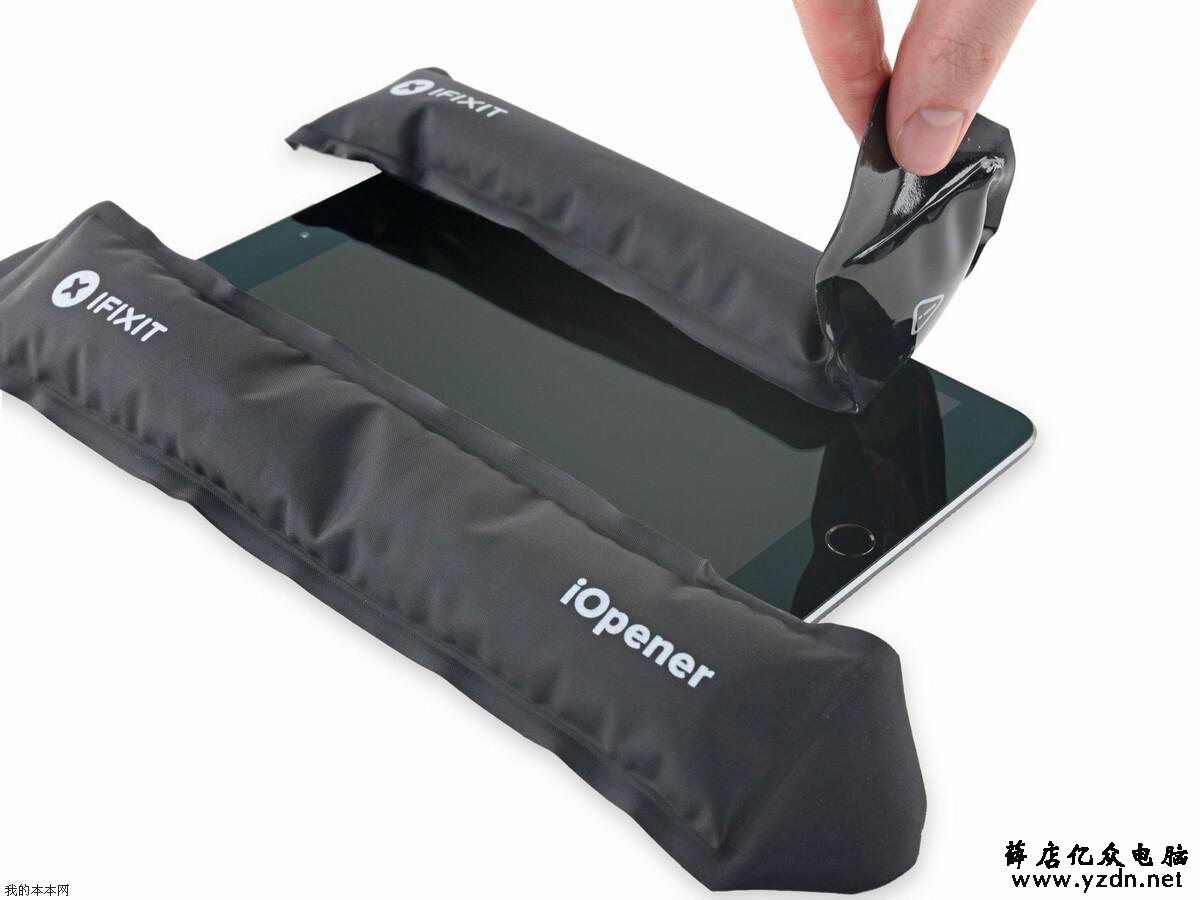

拆解前面板的方式依然是首先加热

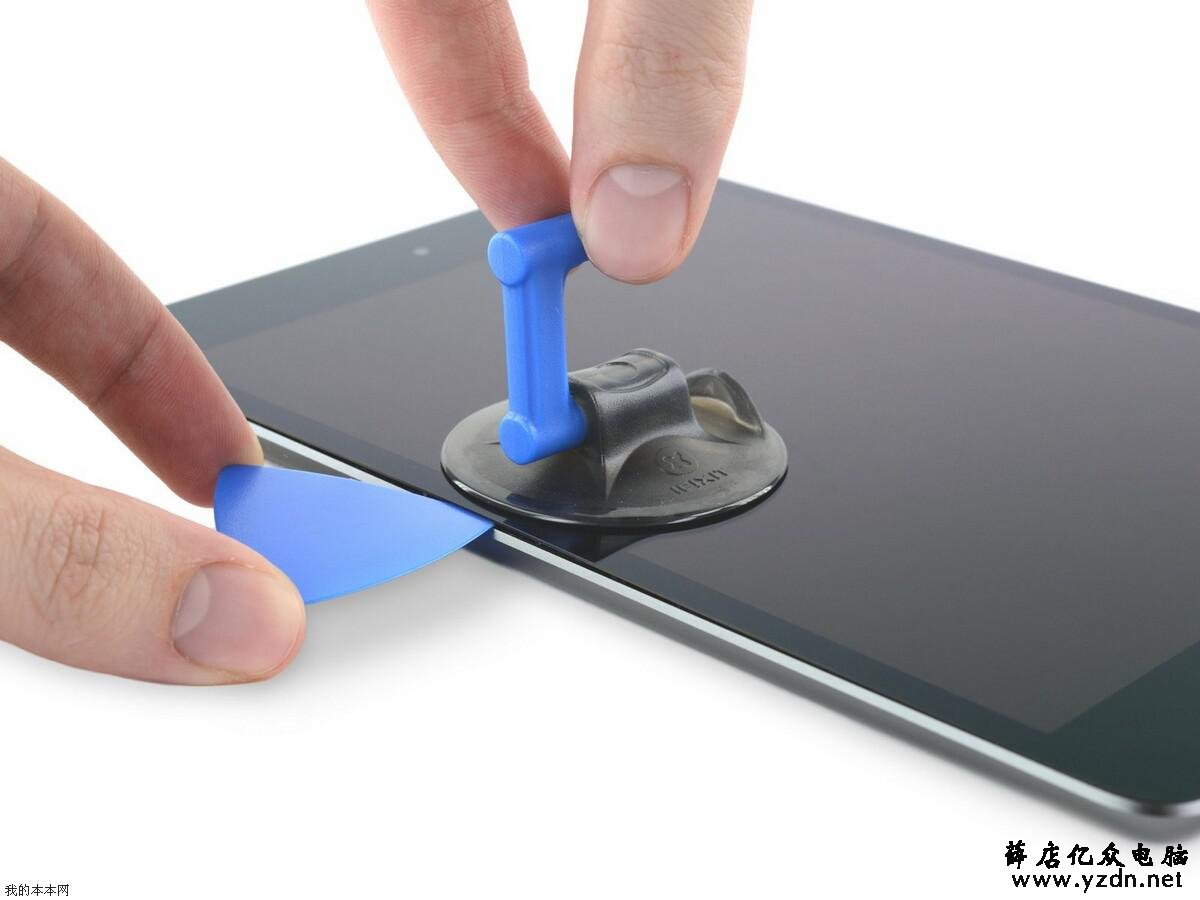

吸盘加橇片，拆解难度相当的高。
iPad mini 2019去前代一样，依然是全层压屏幕，哪怕是Touch ID坏了，也要更换整块屏幕。亿众电脑维修网

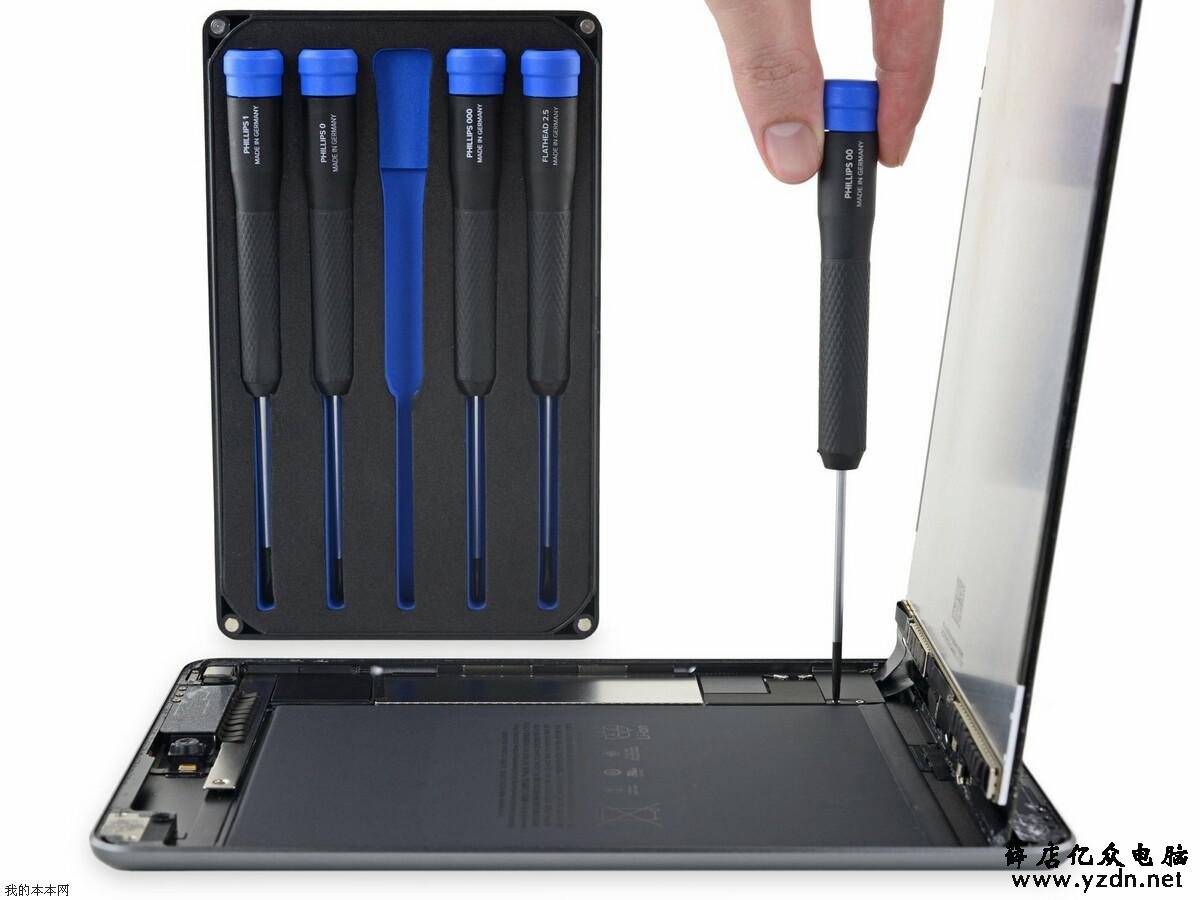

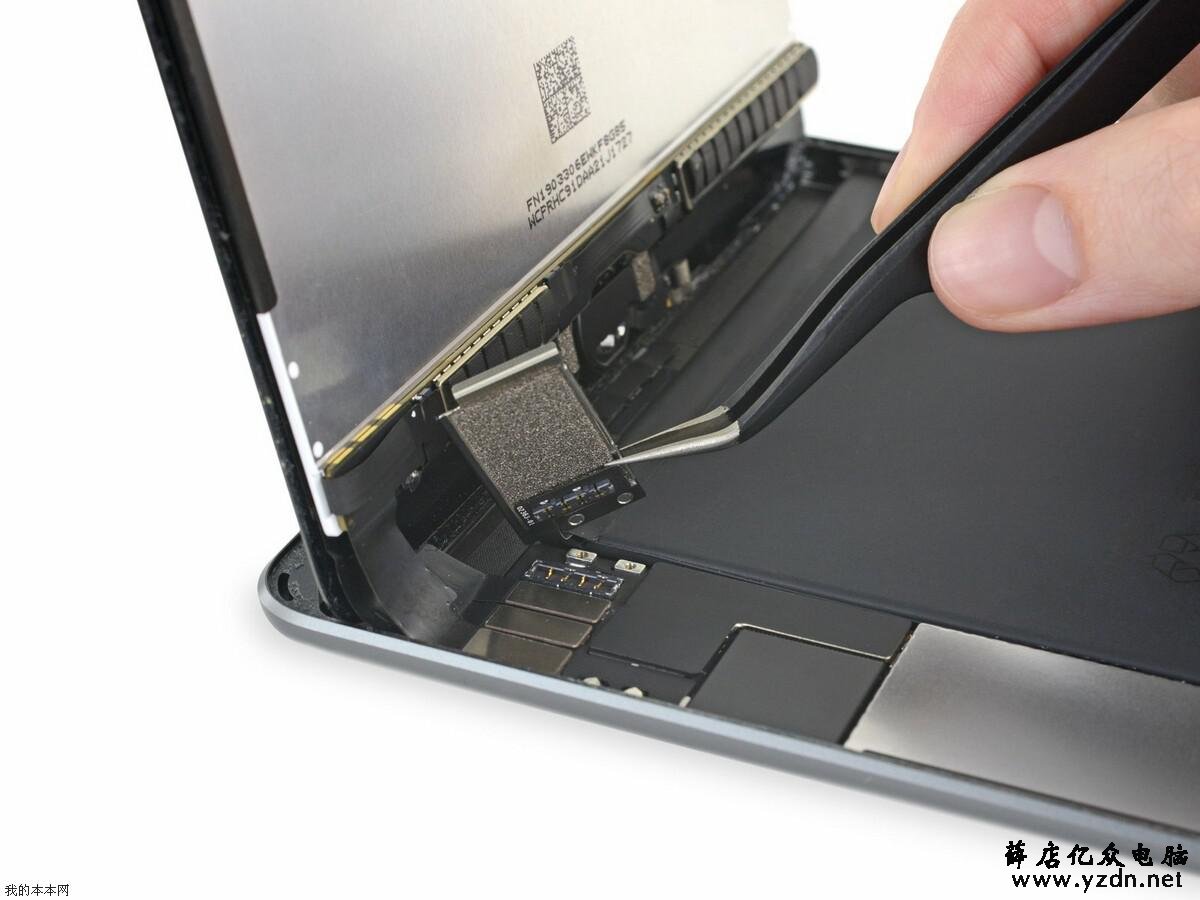

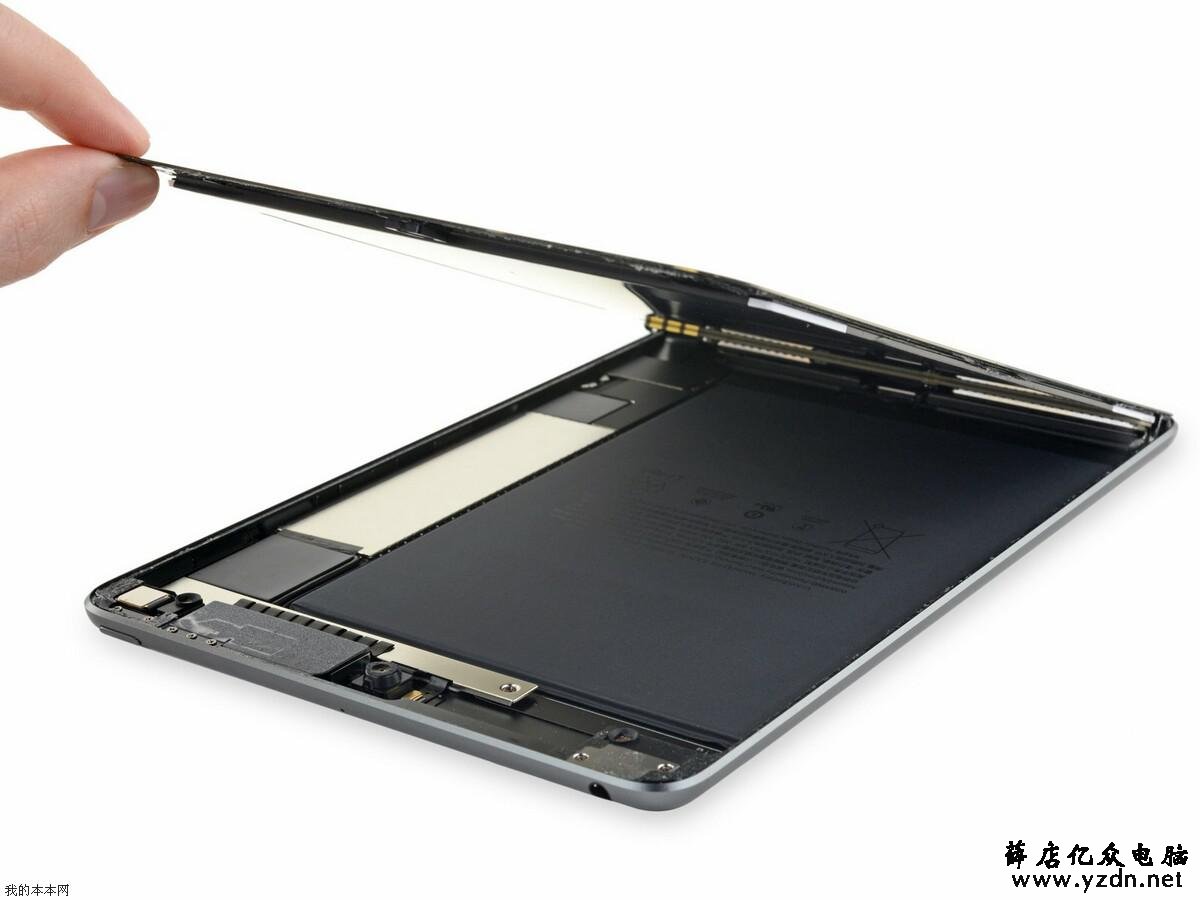

接下来首先断开电池排线，然后就可以将屏幕给取下来。

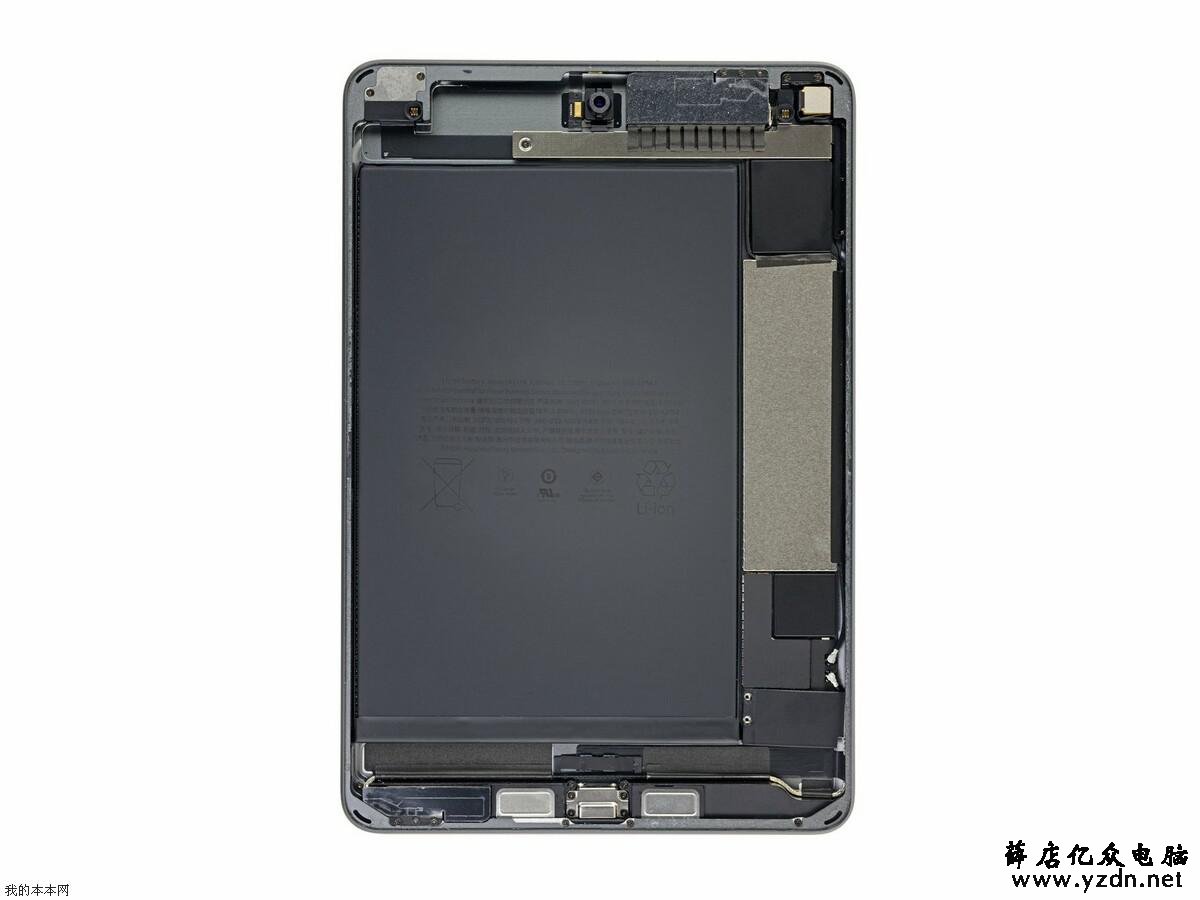

电池容量与上一代一样，额定容量是19.32Wh，但是两者的连接器并不一样。

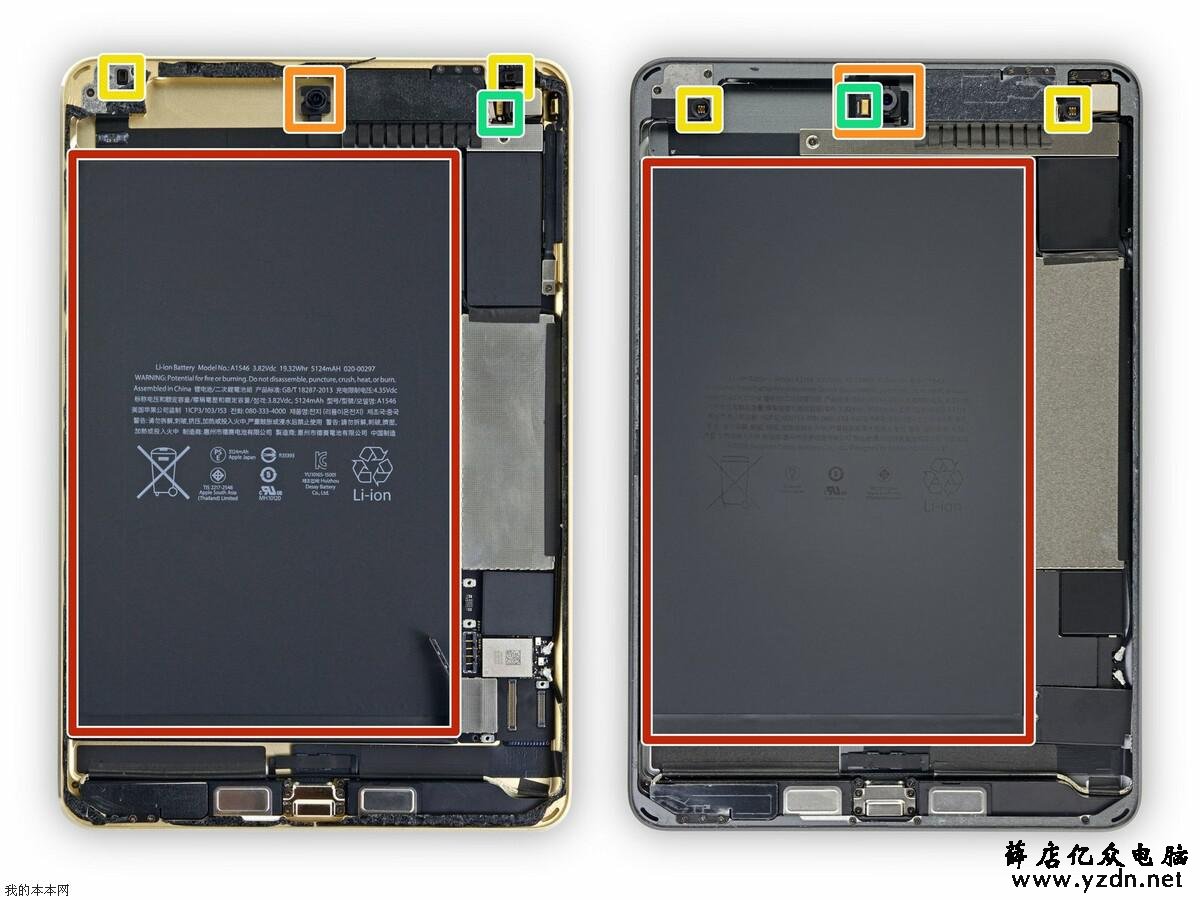

至此，我们可以对比下iPad mini 4（左）与iPad mini 2019（右）有哪些不一样的地方。
橙色：升级的前者摄像头
黄色：升级了光线传感器（True Tone）

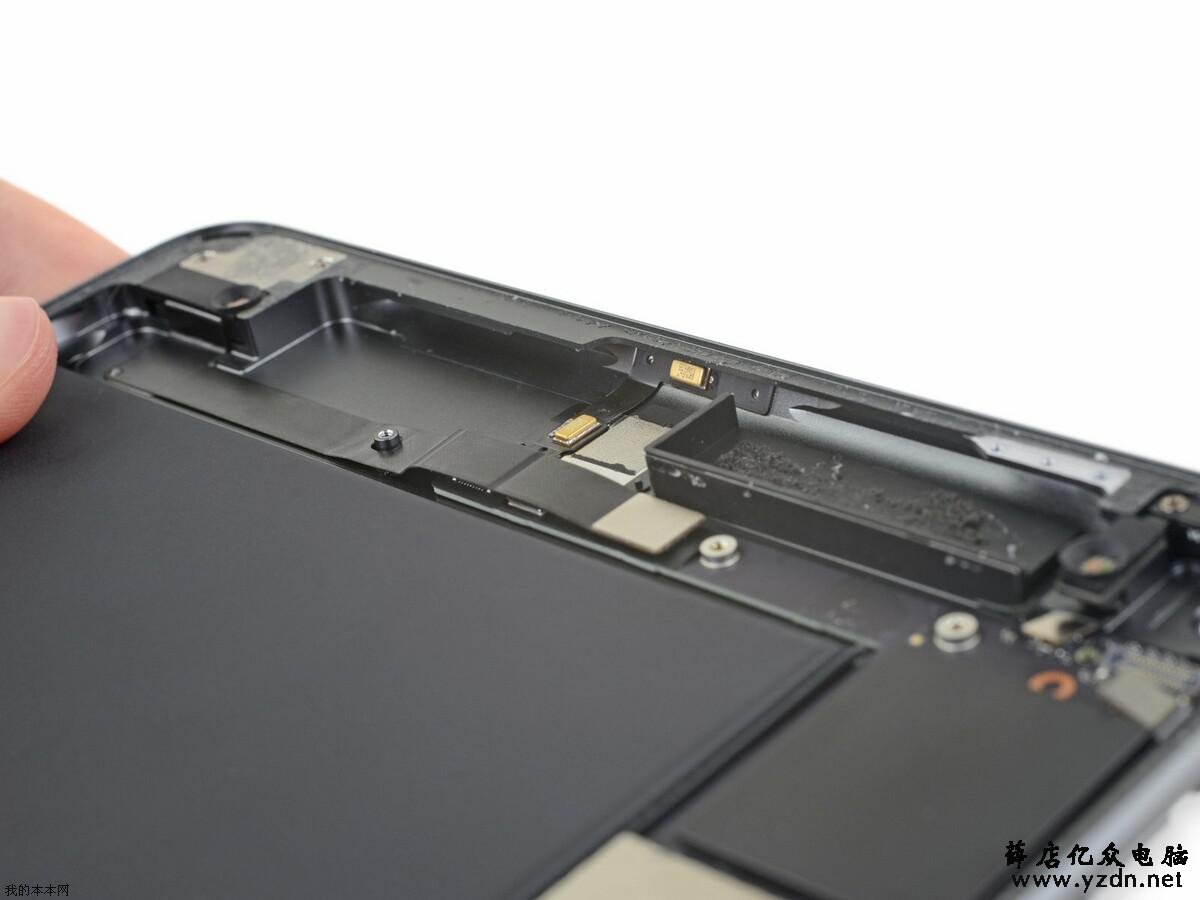

绿色：麦克风位置有所改变

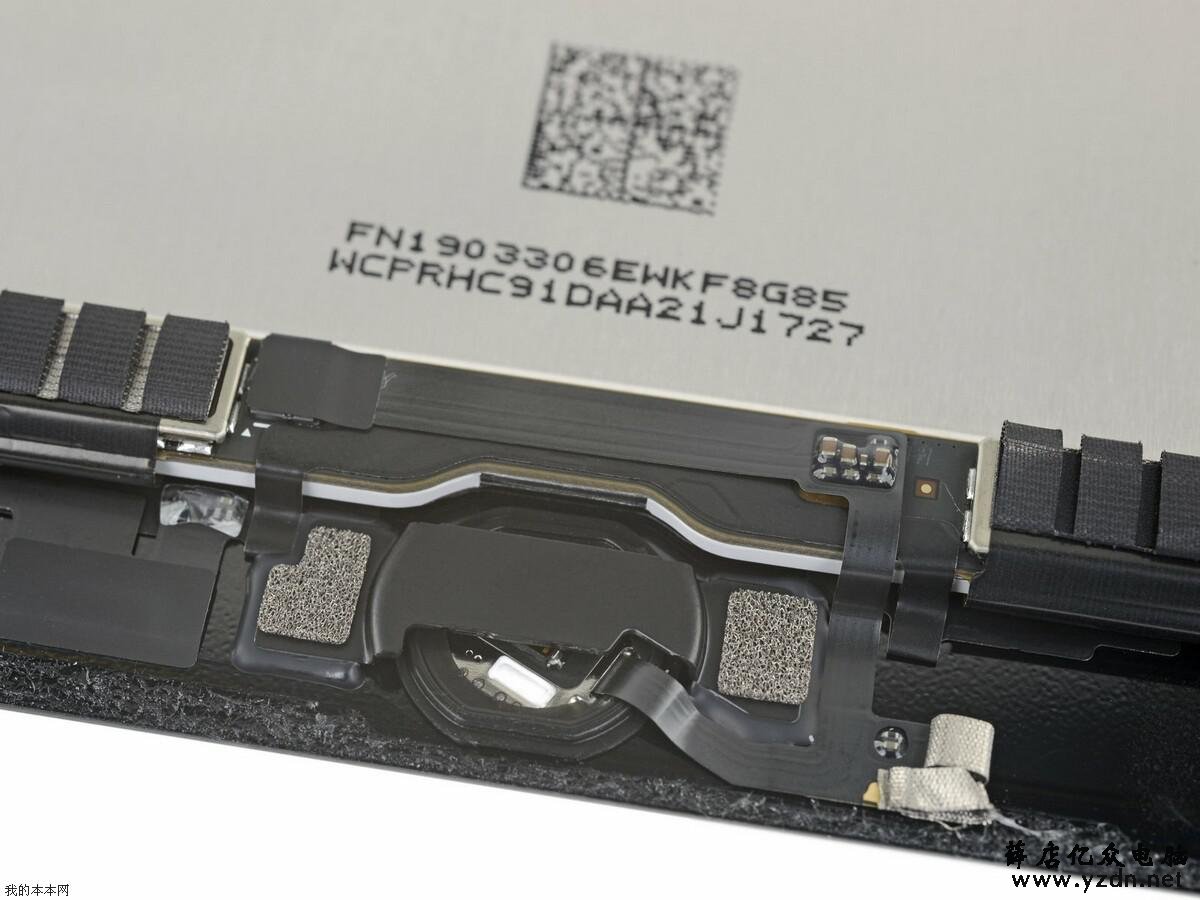

显示屏模块，底下有HOME键，Touch ID排线同样集成到屏幕排线中。

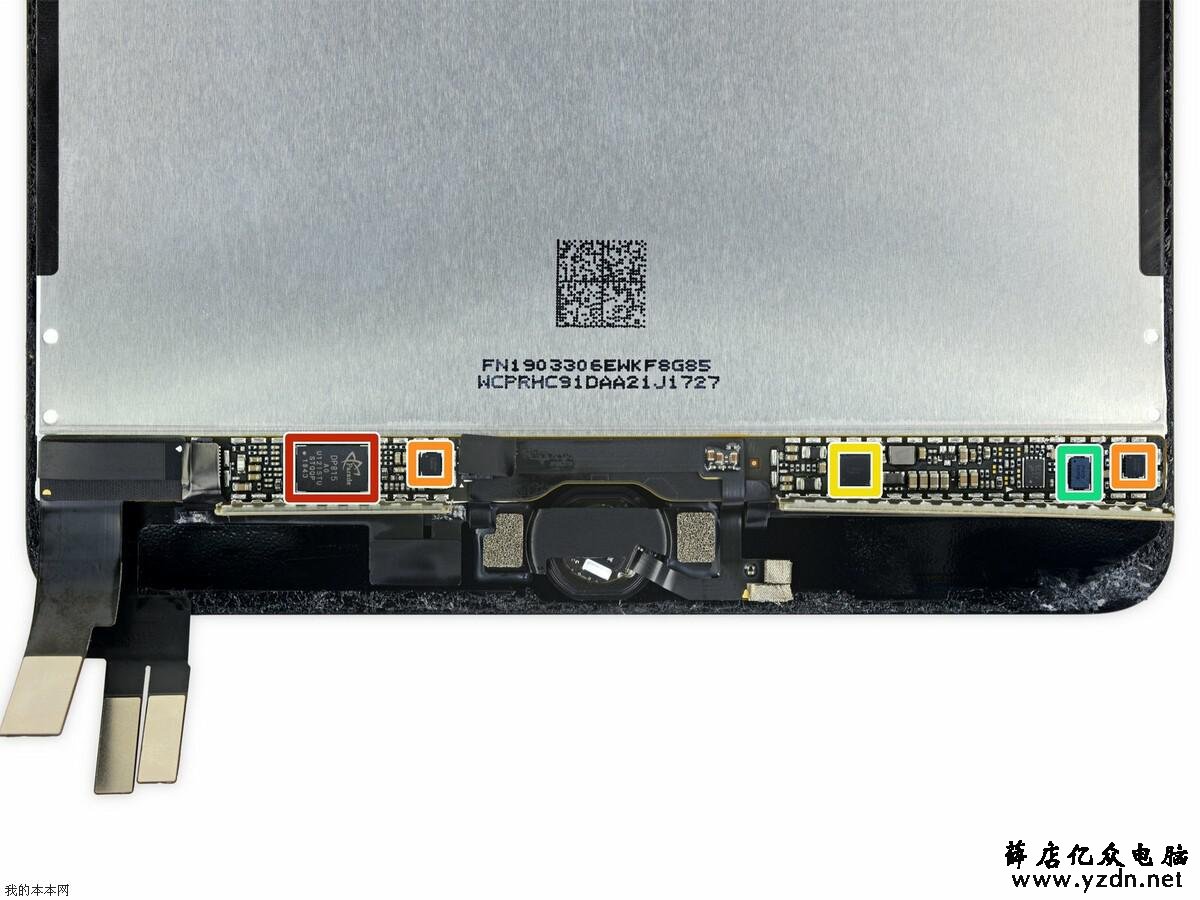

屏幕下方的PCB结构：
红色：Parade DP815（这个不确定，可能是时序控制器）
橙色：德州仪器 TPS65195 电平转换器
黄色：德州仪器 TPS65144 LCD BIAS
绿色：24879 B834QL（未知）

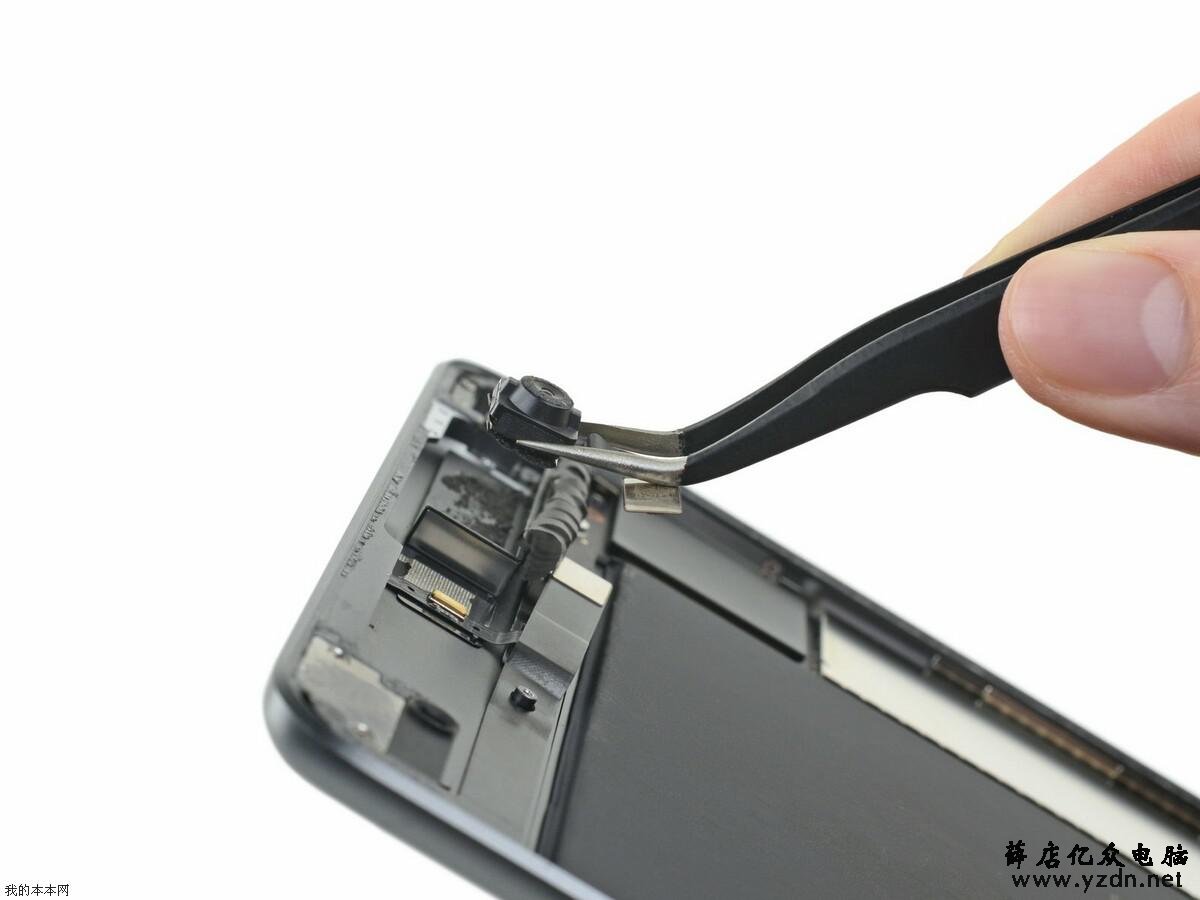

拆掉前置摄像头，与iPad Pro 10.5采用了同样的前置摄像头。亿众电脑维修网
再经过一番拆解之后，终于可以将主板拆卸下来。

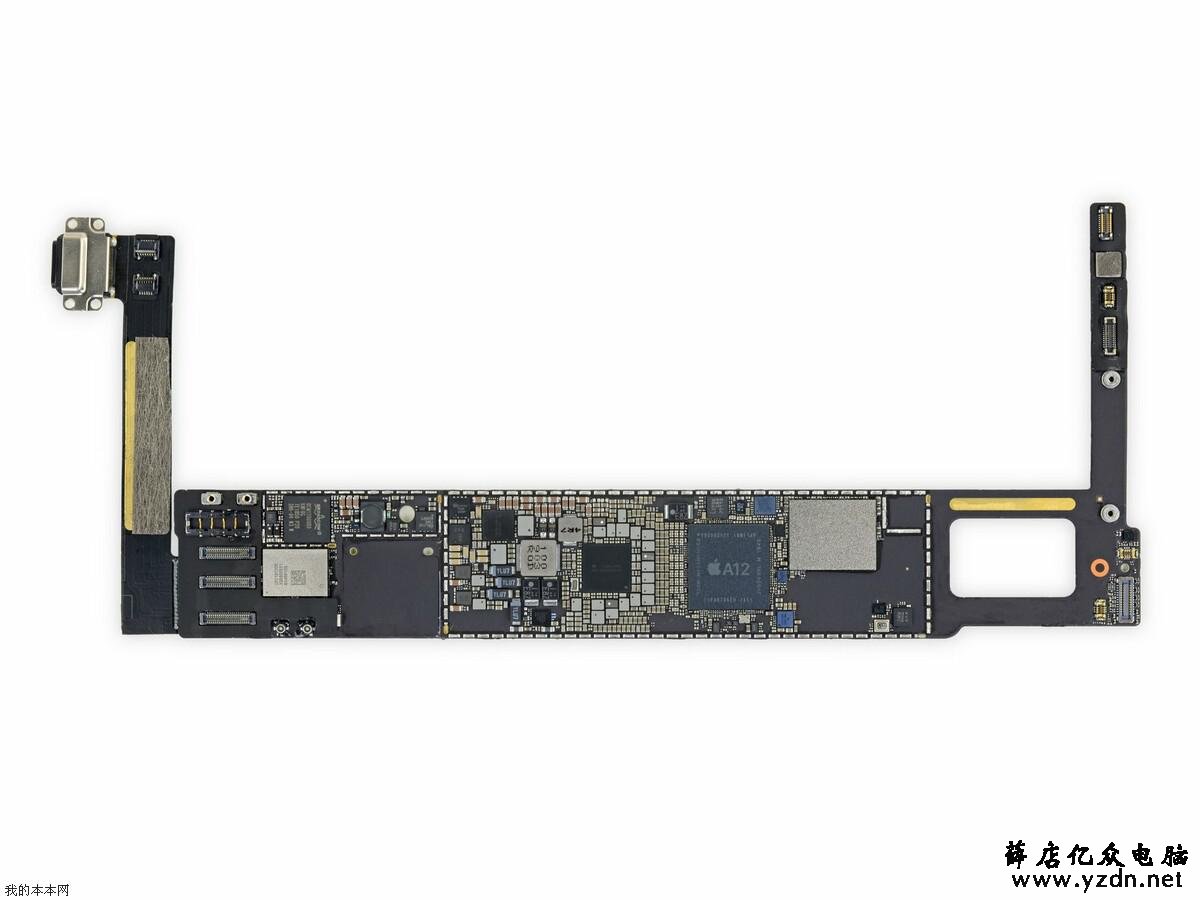

主板上的主要部件：
红色：苹果APL1W81 A12 仿生SoC，堆叠封装三星K3UH4H40AM-MGCL 3 GB LPDDR4X 内存。
橙色：东芝TSB3243VD1190CHNA1 64GB容量闪存。
黄色：Apple/USI 339S00551 蓝牙/无线网卡模块。
绿色：博通BCM15900 触控屏控制器
蓝色：苹果 343S00282-A0 and 343S00286-A0 (可能是电源管理芯片PMIC)
紫色：恩智浦1612A1 USB 充电控制器
粉色：恩智浦 100VB27 NFC 控制器

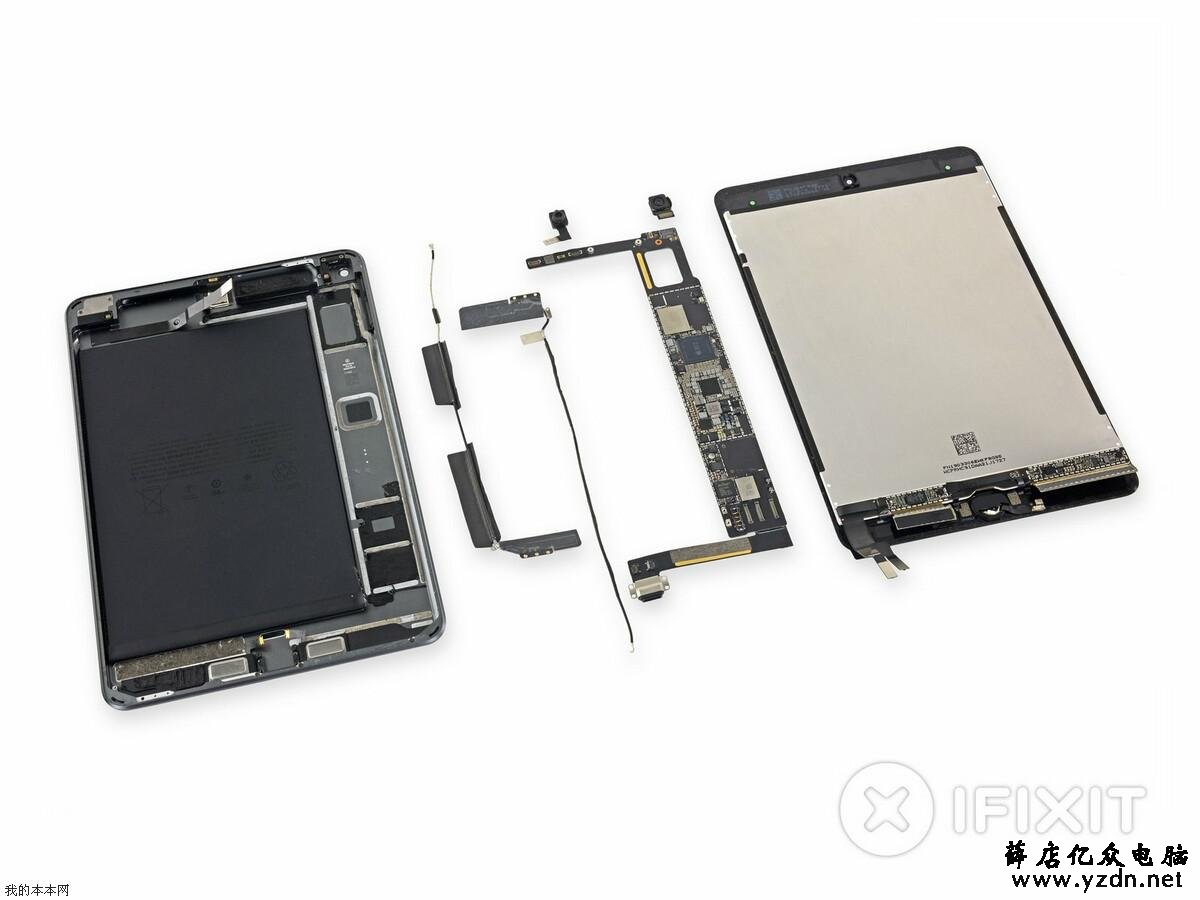

iPad mini 2019的拆解到这里就告一段落了，最后是iPad mini 2019主要部件的全家福。
至于可修复程度，iFixit给出了2分（10分最容易修复），属于很难修复的水平。
