在笔记本电脑逐渐轻薄化的当下，轻薄本无疑成为各个笔记本厂商竞争激烈的重中之重，对于目前的轻薄本产品来说，要想脱颖而出，那一般需要几个特点：价格实惠、外观漂亮有特点、十分轻薄便携、硬件素质配置好、大品牌，华硕灵耀Deluxe 14轻薄本的价格虽然并不十分的便宜，但是它却具备了后面四个特点，所以也是一款具备相当竞争力的产品，本次我们通过对拆机来了解下它的内部结构设计又表现如何。
拆机之前，亿众电脑维修网再简单的介绍下华硕灵耀Deluxe 14的外观设计。

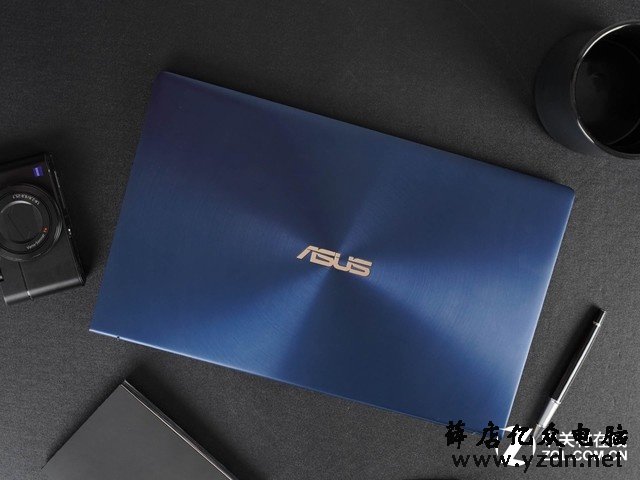

灵耀Deluxe14采用了全金属的机身设计，A面依然采用了华硕轻薄本标志性的平底锅同心圆设计。这个设计从华硕的超极本诞生开始一直延续到现在，可以说是有人喜欢，有人讨厌。另外，由于其14英寸的屏幕占比高达92%，使得其机身相当的小巧，仅有差不多一张A4纸那么大，这也是本机最大的特色之一。

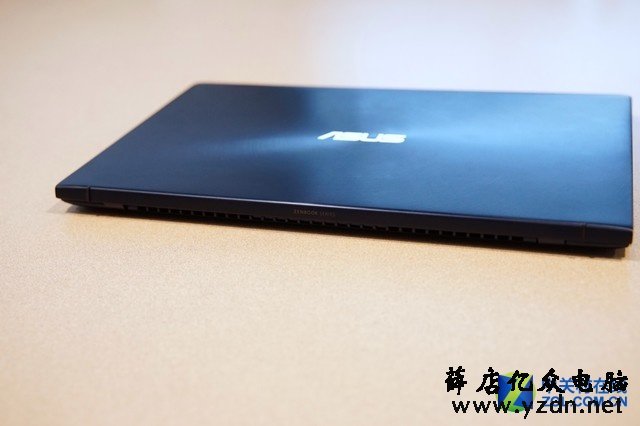

机身尾部，标明了其ZENBOOK家族的身份。另外，尾部的两侧还有两个凸起的脚垫，一方面能够保证屏幕打开后，将C面抬起的稳定性，还能够保护尾部不会与桌面接触造成划伤。另外，这两个脚垫一直延伸到A面，即使A面倒扣在桌面上也不会让整个金属A面与桌面接触，保护A面不会划伤。

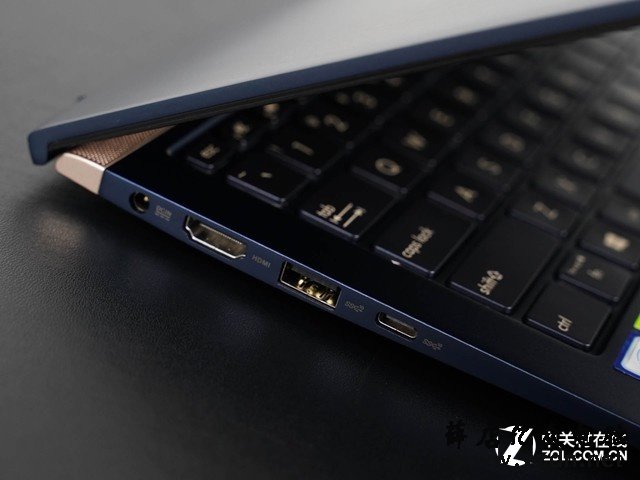

左侧接口从左到右依次为电源接口，HDMI接口，USB 3.1 Type A，USB 3.1 Type C（只支持数据）

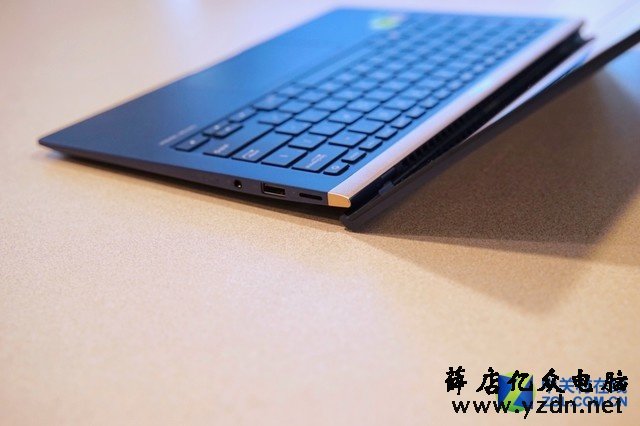

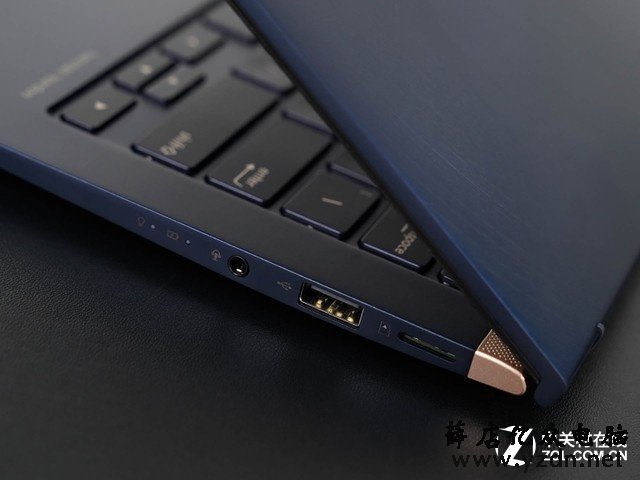

右侧接口从左到右依次是，硬盘读取指示灯，电源指示灯，耳机麦克风一体接口，USB 2.0，TF读卡器
屏幕转轴将机器C面垫起的示意图，我们已经多次说过这样的好处：一是可以增加底部空气的流通，对散热效果有一定的增强；二是可以营造一个更加舒适的打字角度。另外可以从图中看到，本机的出风口是在转轴与屏幕之间，但是从这样的设计来看，在合上屏幕盖子之后，该机是无法散热的。亿众电脑维修网
一般来说，出风口在转轴与屏幕中央的机器都会造成C面键盘上方的区域过热，尤其是全金属的轻薄本在极端情况下还有可能烫手。本次的灵耀Deluxe14把这个区域换成了塑料材质，有效避免了出风口的高温传导至整个C面，同时还起到了一定的装饰效果。

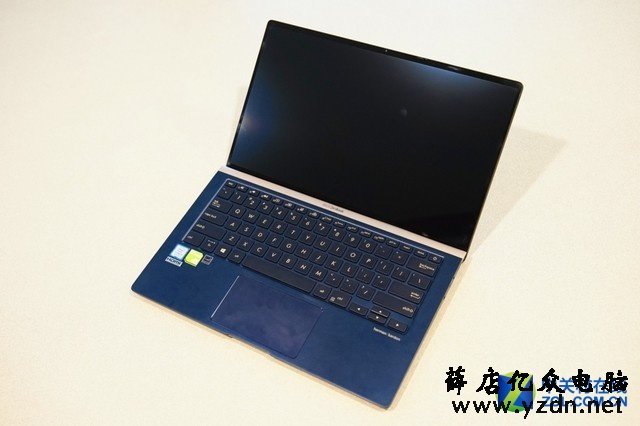

虽然整机的体积大幅度的缩小，但C面的布局依然维持了传统形式，用户在上手之后并不会发现有什么不同。另外在键盘的右下角还能够看到哈曼的音响标识

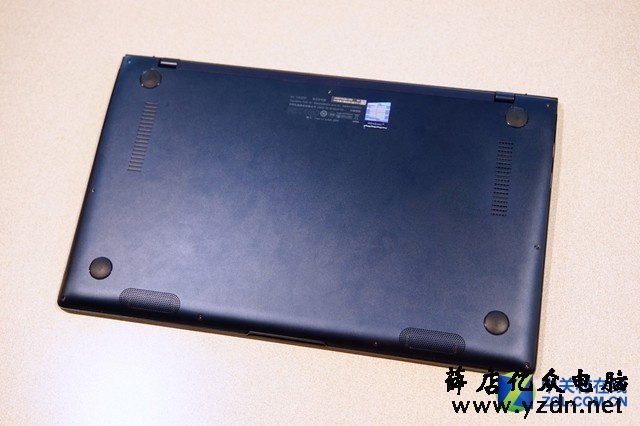

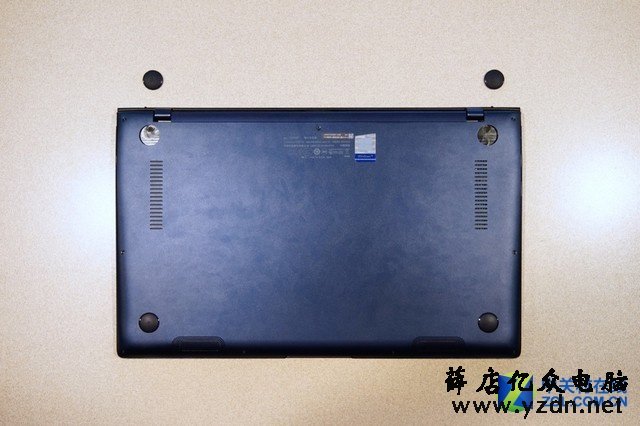

来到机身底部，可以看到底部的进风口其实并不大，主要的进风口应该在转轴的另一侧。而两个扬声器被设置在前部这个距离用户最近的位置。另外我们还注意到在机身的前部还有一个小缺口，这也说明了灵耀Deluxe14是一台可以支持单手开合的轻薄本。

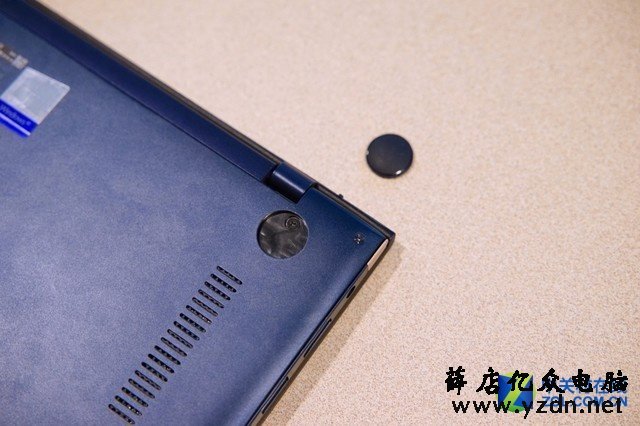

机身周围的固定螺丝采用了六菱形设计，但需要注意上方的两个脚垫下还藏有螺丝。
拆解底盖

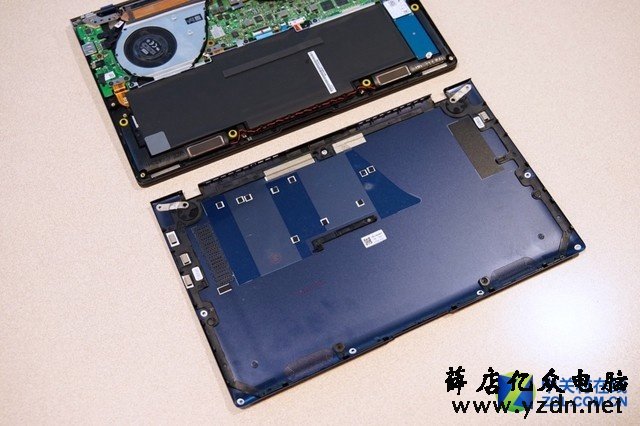

取下所有螺丝后即可轻松取下D面盖板，可以看到D壳也是真真正正的金属材质

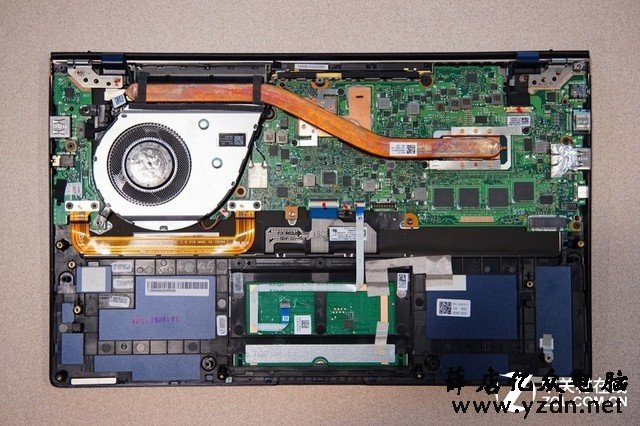

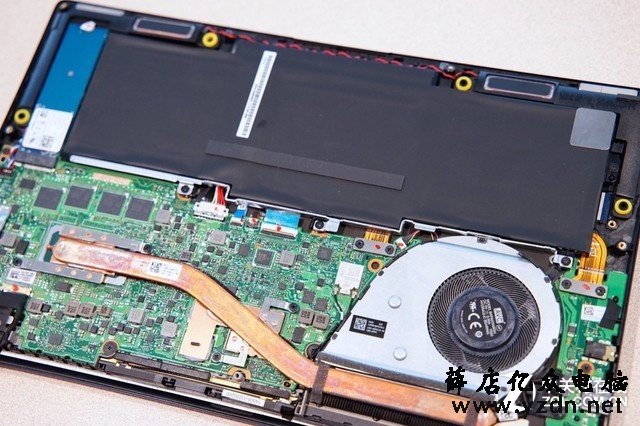

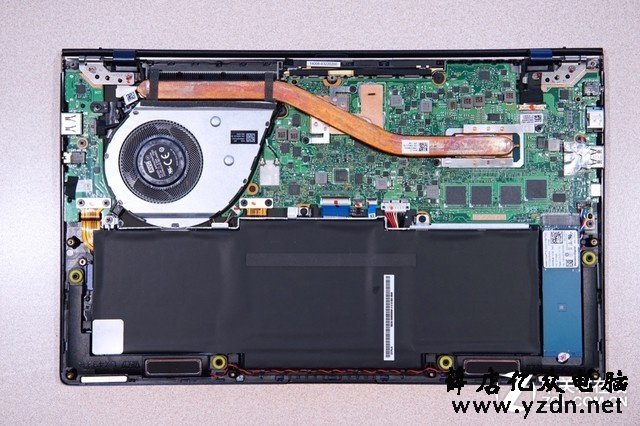

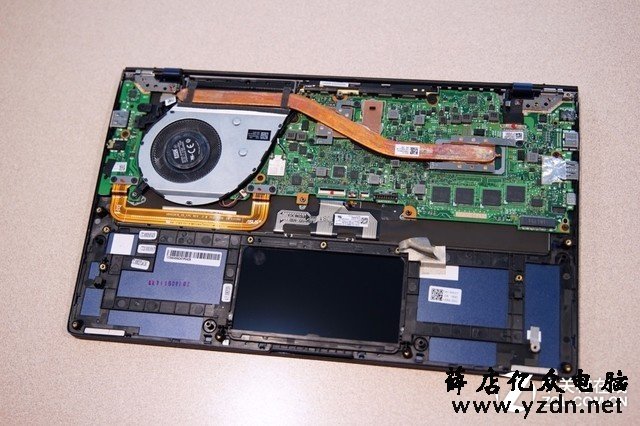

灵耀Deluxe14的内部布局可以说是非常的规矩，每个零件都整整齐齐的安放在内，拥有很高的内部空间利用率。
在电池的上方，有一根金属加强筋来固定和保护电池，这个设计在轻薄本里面还是第一次见到。

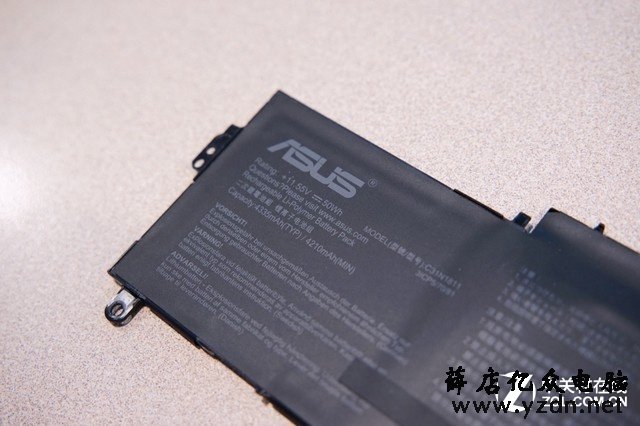

由于电池占据了内部近乎一半的空间，所以电池容量达到了50瓦时，这个容量大小在轻薄本中算是比较大的了。

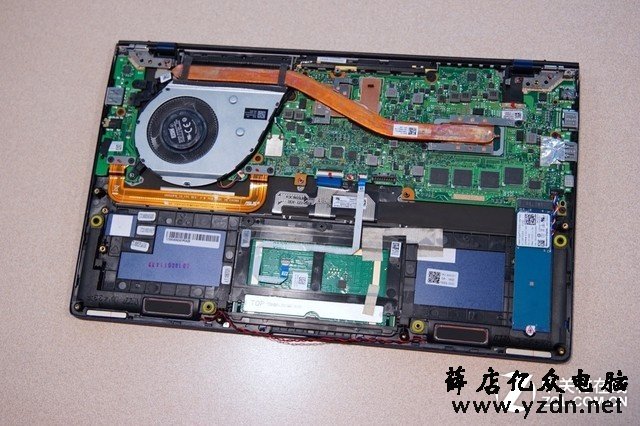

取下电池后的内部，各种的排线走线也是比较整齐的。

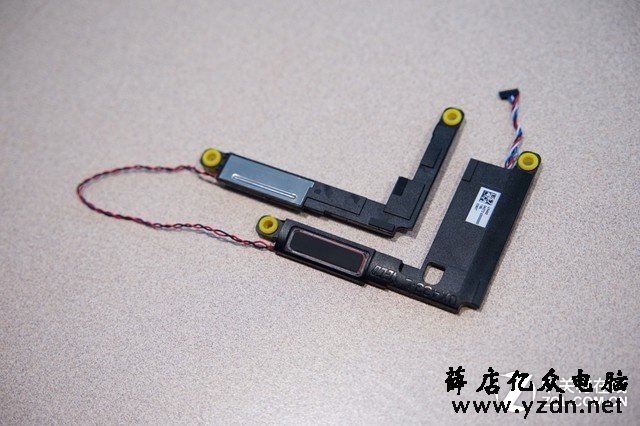

扬声器的体积还是比较大的，能够带来不错的声音效果

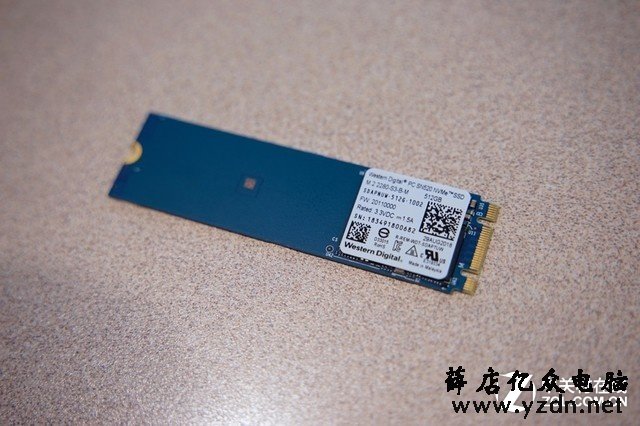

WD西数的512GB NVMe固态硬盘，采用多颗粒堆叠设计，所以整个电路板的有效面积是相当小的。
取下电池后的内部，各种的排线走线也是比较整齐的。亿众电脑维修网

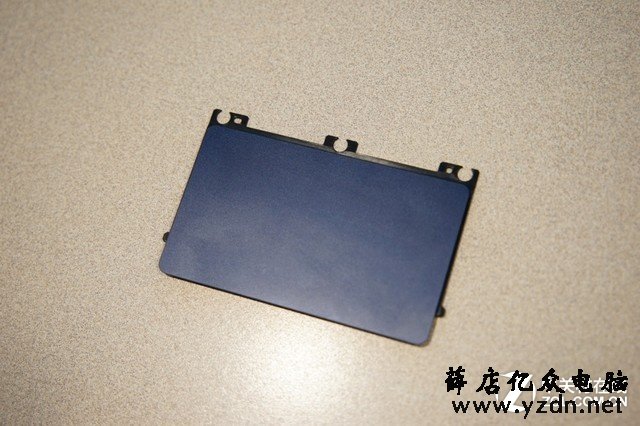

触控板的表面有一层玻璃，带来非常出色的手感
拆解风扇和散热管

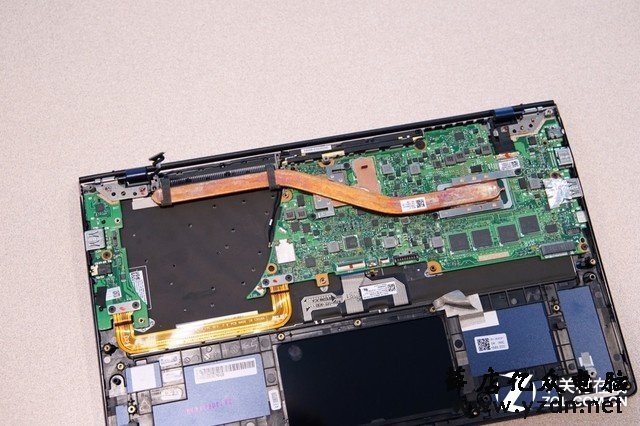

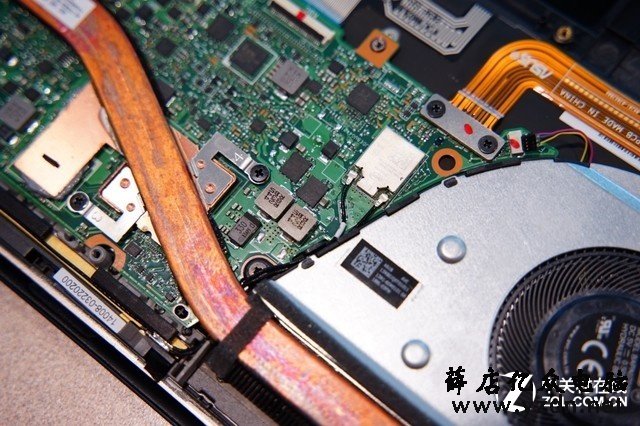

在主板上可以很明显的看到板载的wifi网卡，不过虽然天线有风扇的外壳帮忙理线，但是在接头处并没有做固定加固。

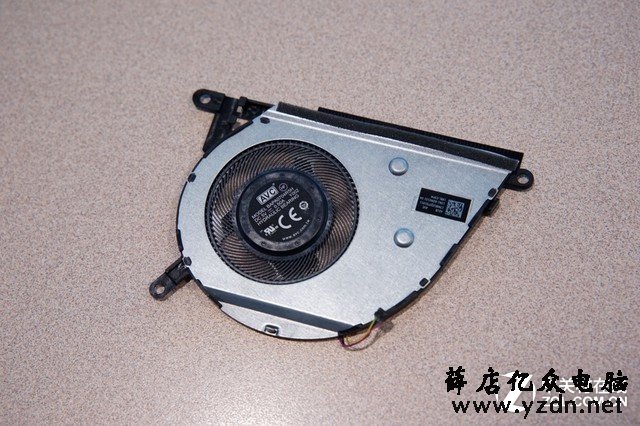

取下风扇，可以看到风扇的厚度相当小
但是风扇的扇叶面积可不小，所以即便是单风扇也能够带来很可观的风量
主板被风扇一分为二，所以有一根黄色的排线来连接两块电路板

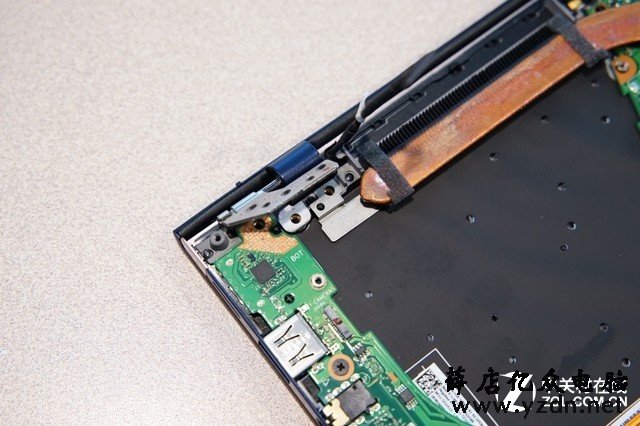

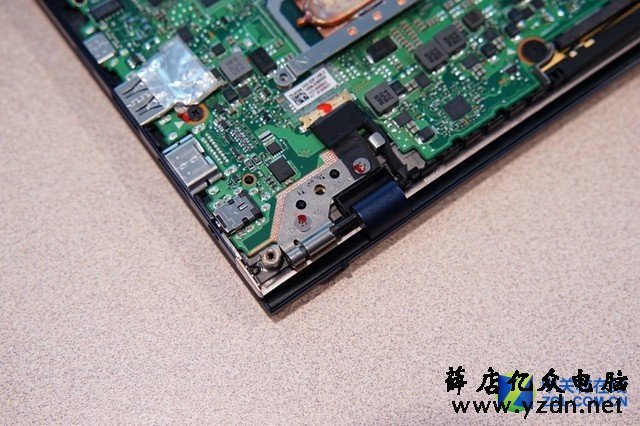

值得注意的是，转轴也参与了一部分固定主板的工作，同时也帮屏幕的排线固定了一下

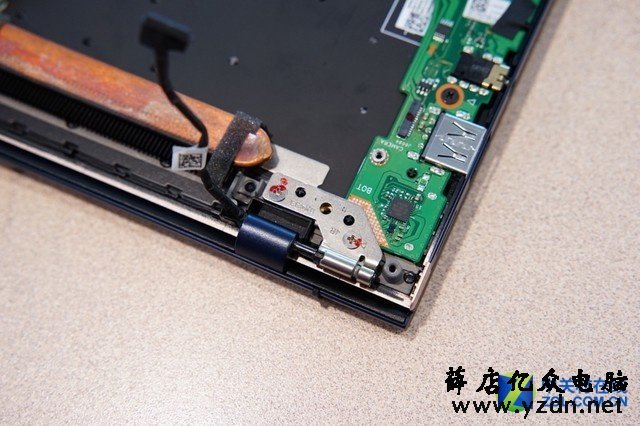

另一侧的转轴除了固定右侧接口的电路板之外，还参与固定了散热模组。所以下面需要先拆卸屏幕转轴才能继续拆解工作

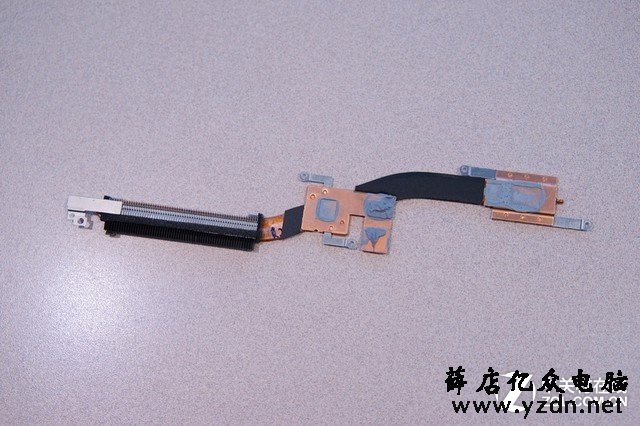

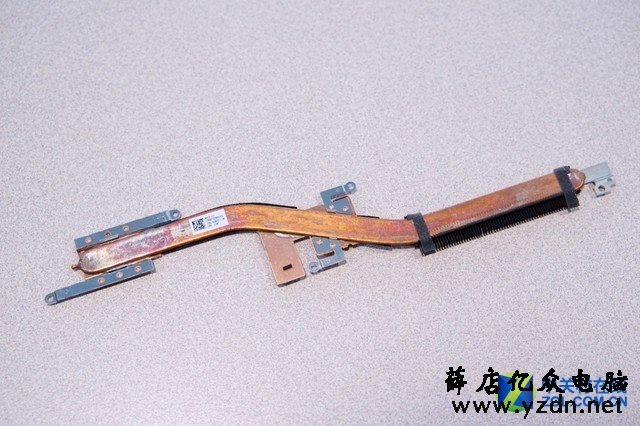

取下整个散热模组，可以看到这个散热模组十分的简洁

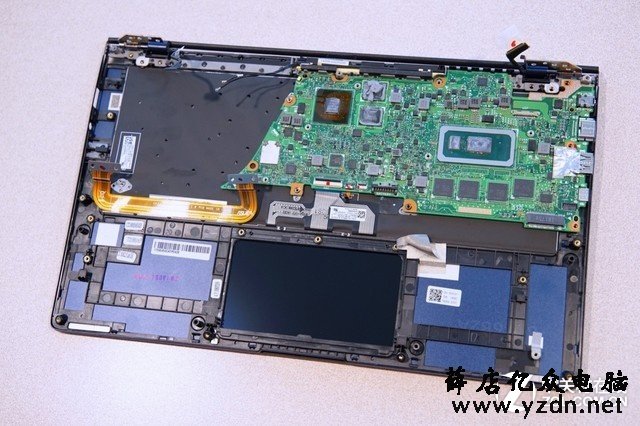

拆掉小PCB板和主板

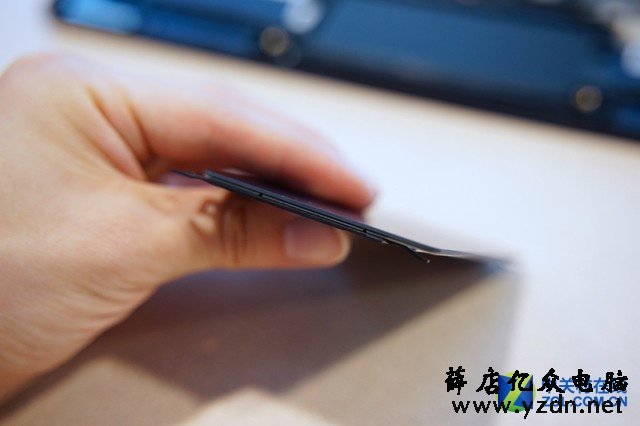

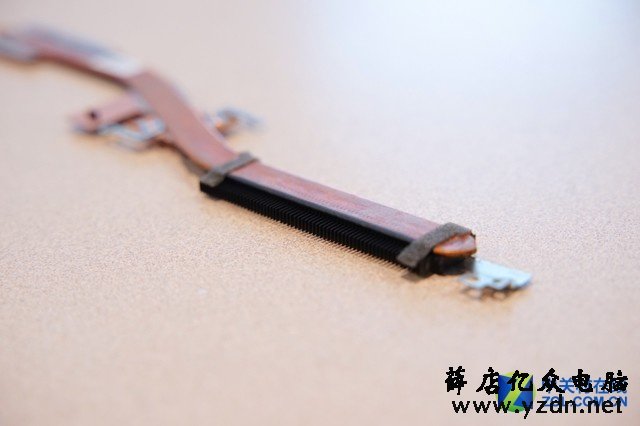

但是从侧面的图来看，这个热管还是有一定的厚度的，配合其8mm的宽度，也能够达到很好的导热效果
散热模组背面

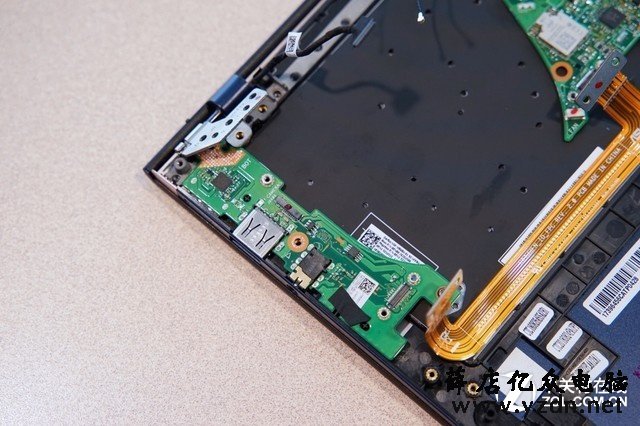

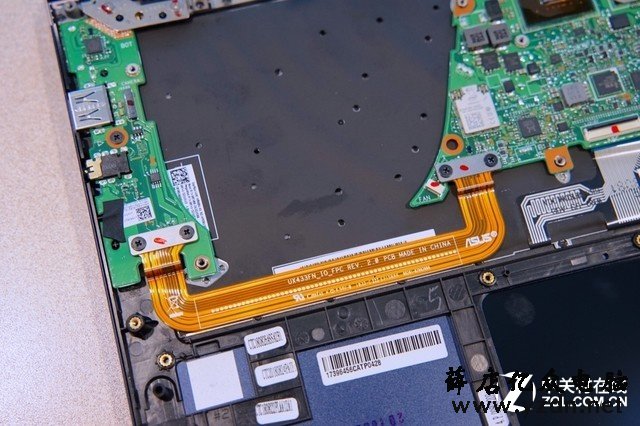

右侧接口电路板和主板的连接用了一个很规则的排线来连接，并且还有螺丝来固定接头，十分的规矩，有效保证了接口与主板连接的稳定性，这个设计也是华硕ZenBook系列所特有的。
连接口特写，十分的牢固

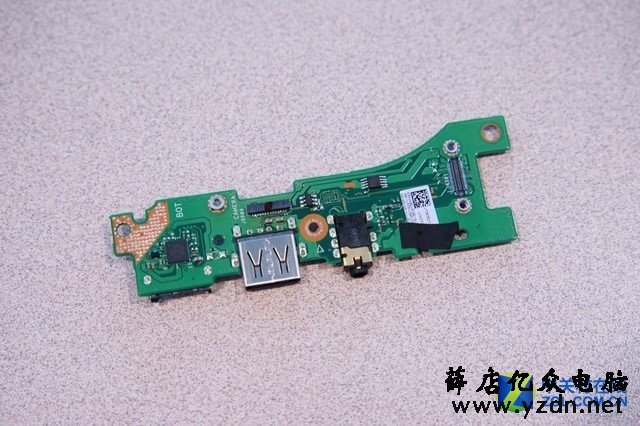

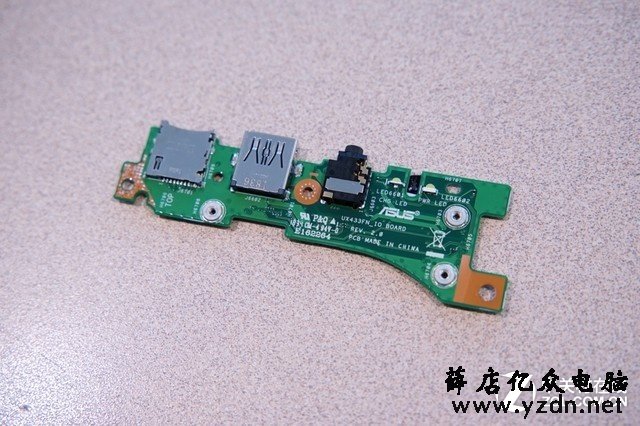

取下右侧接口电路板
这里能够清晰看到USB接口的确是2.0速率
背面能够清晰的看到各个元器件都做了十分详细的标识

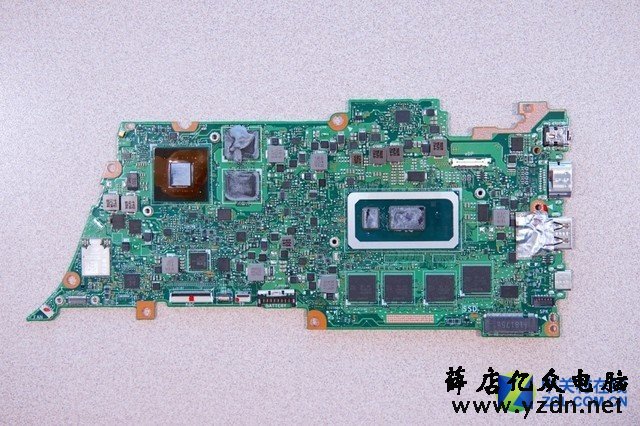

主板正面全貌，各个元器件的分布还是十分整齐的
接口部分也没有专门的固定处理
主板主要部件解析

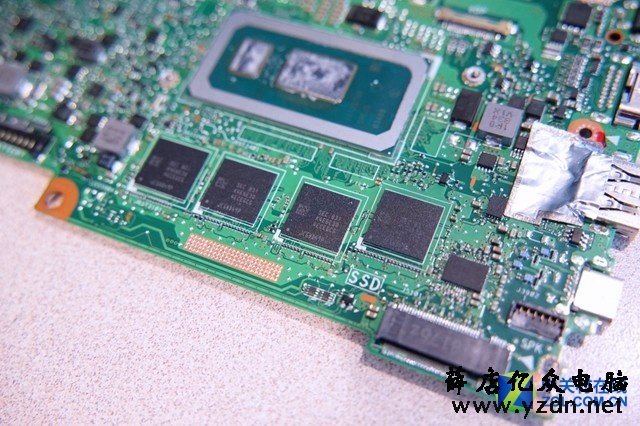

板载的内存颗粒

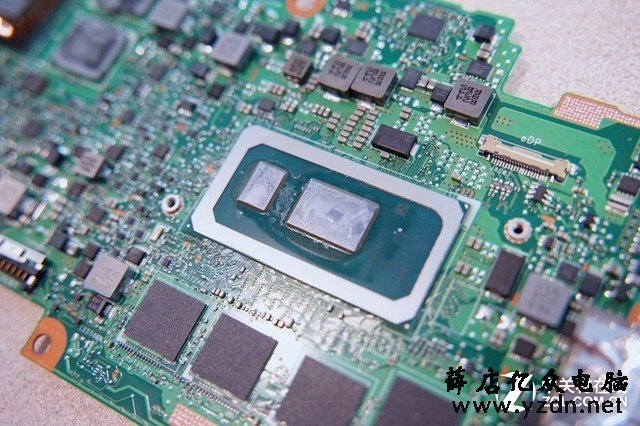

Intel 酷睿i5 8265U

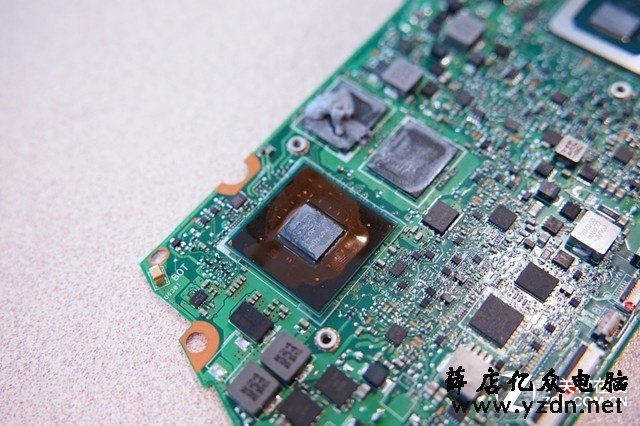

NVIDIA Geforce MX150独立显卡,旁边有两颗显存颗粒
英特尔9560板载无线网卡

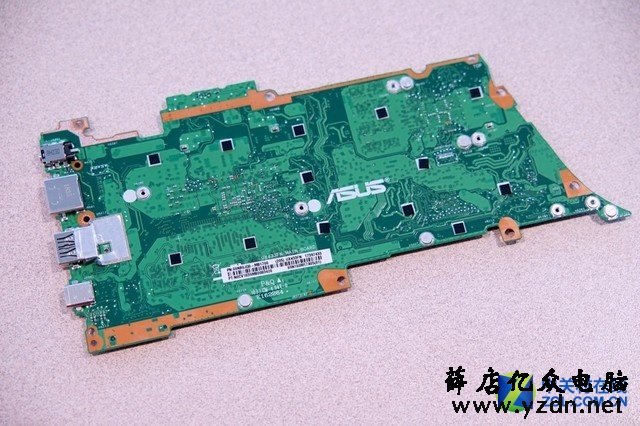

主板背面没有什么重要芯片，也没有绝缘贴纸覆盖，但有很多的黑色绝缘块垫起整个主板

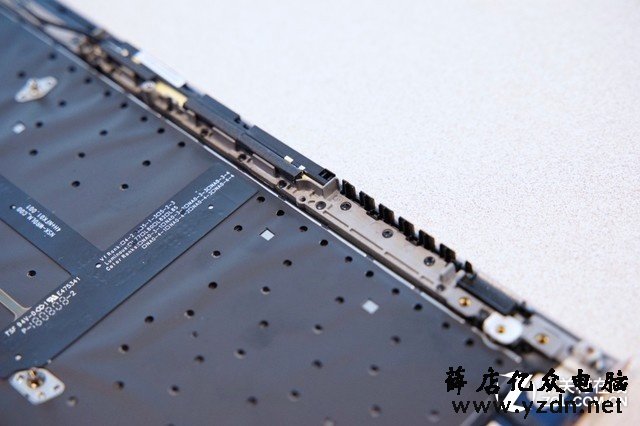

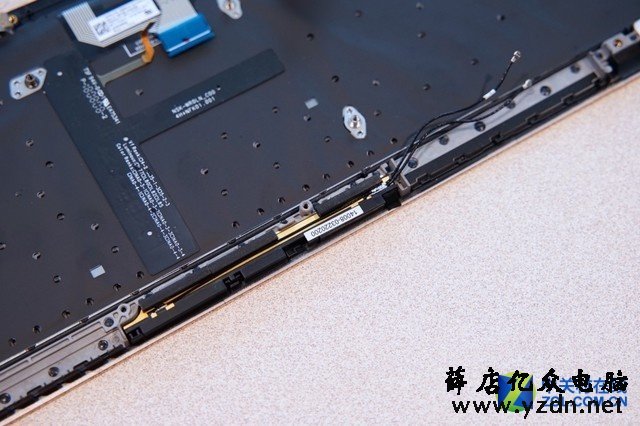

WiFi天线就设置在C面的塑料装饰条下方，所以这里还有第三个作用就是用来收发WiFi以及蓝牙信号的。这样就不用单独在A面上开槽增加制造成本了，同时也不会破坏整体的美观

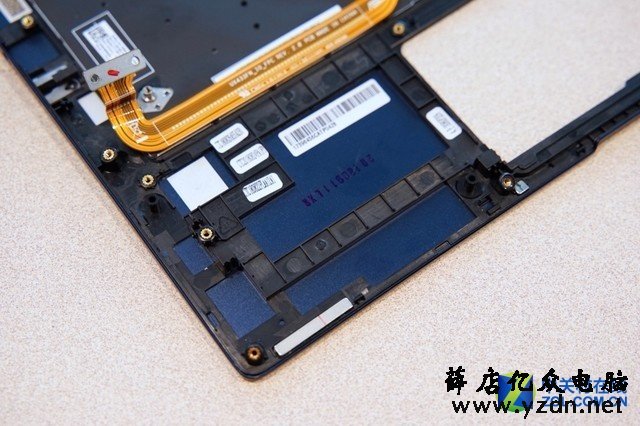

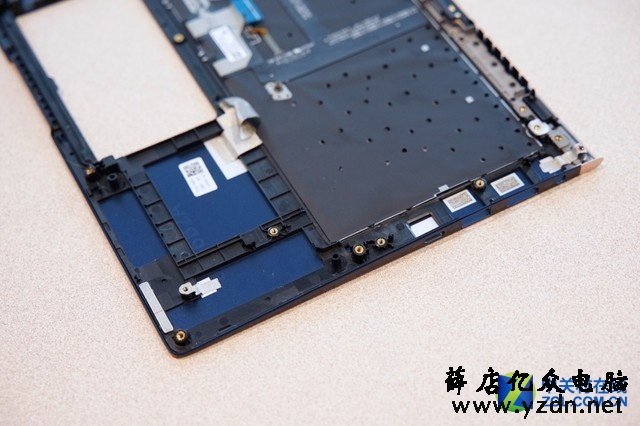

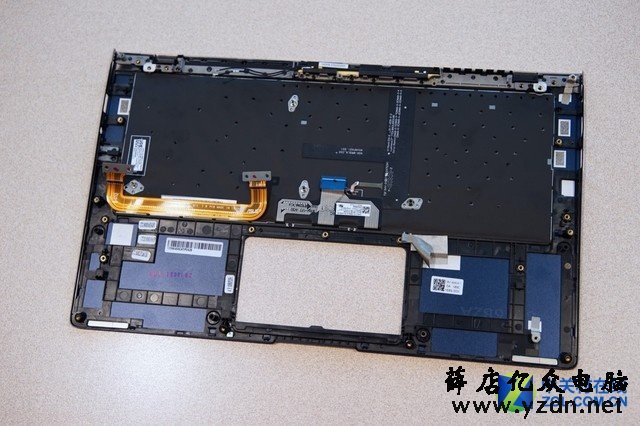

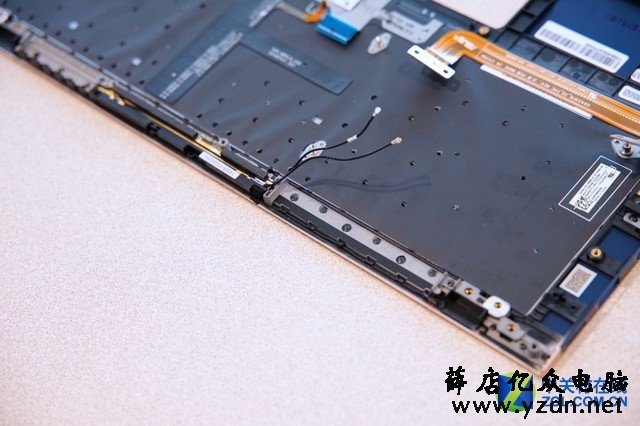

仔细看C壳的背面，可以看到整个C面虽然上方用了塑料的设计，但是在内部却依然采用了镁合金的材料来加固
C壳的材质也的确为金属

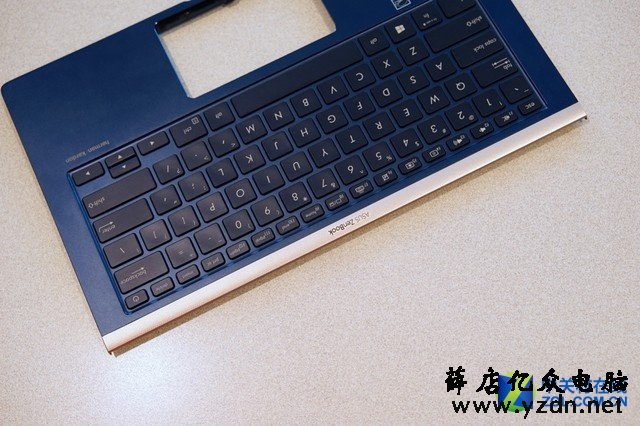

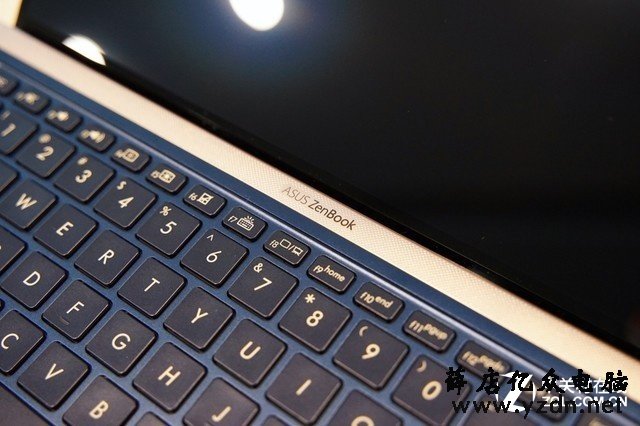

C面顶部的装饰条，这样看还是非常和谐的

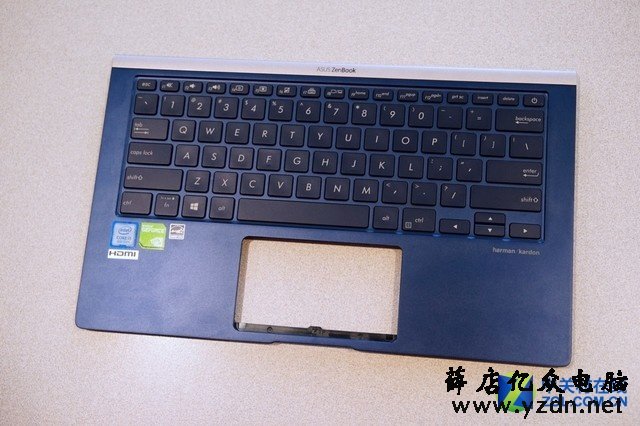

C壳的键盘是无法单独拆卸的

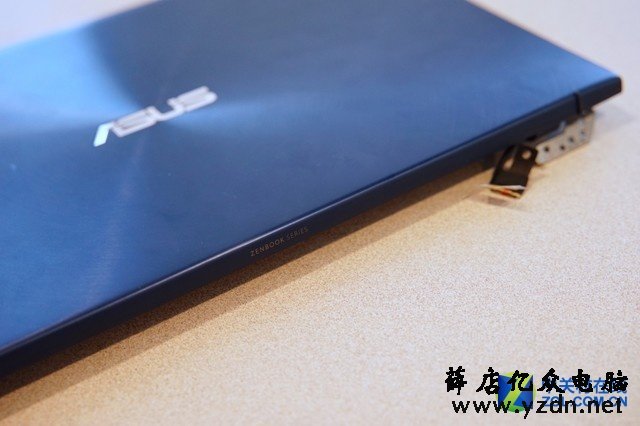

屏幕底部的ZENBOOK标识

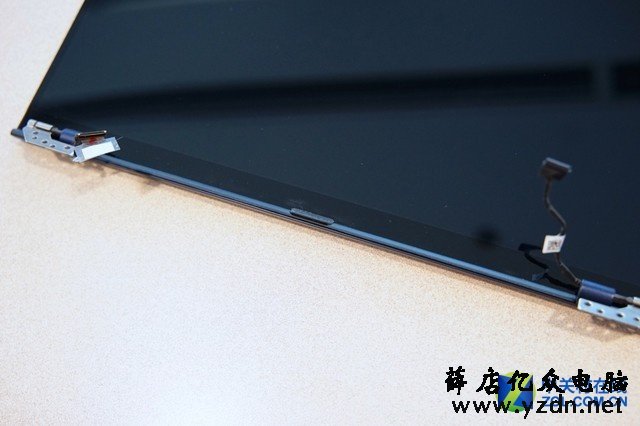

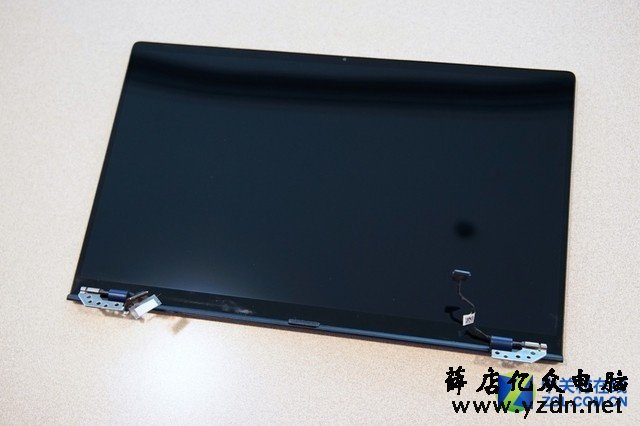

在屏幕内部的下方还有一个脚垫，这里的作用是为了在屏幕最大开合角度的时候不会接触到机身，同时起到一个缓冲作用

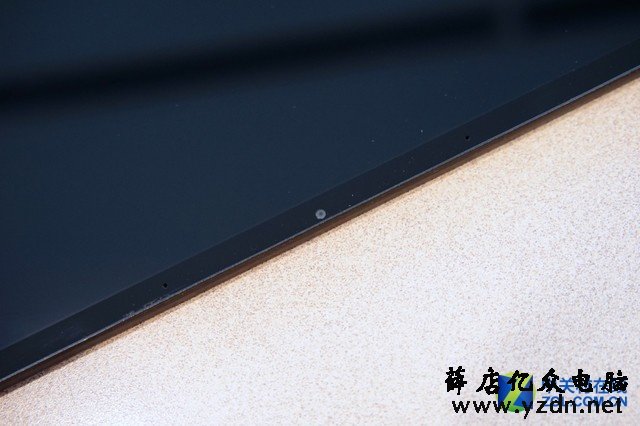

上方的摄像头，这么窄的地方还塞入了红外摄像模组，真的很了不起
拆解一览： 通过本次对灵耀Deluxe14完整的拆解，不难发现，在如此狭小的机身内，华硕将内部空间利用到了极致，同时与传统大小的机身内部相比，并没有任何的缩水，反而更加的精致，这是反映厂商设计功力的最好印证了。
