HPM1005一体机由于市场占有率高，定影膜损坏的概率也高，所以今天维修的一台全程拍了图片，希望对想学维修打印机的同行有个帮助。
故障现象：定影膜老化积碳严重，导致卡纸。
下边是拆解过程：

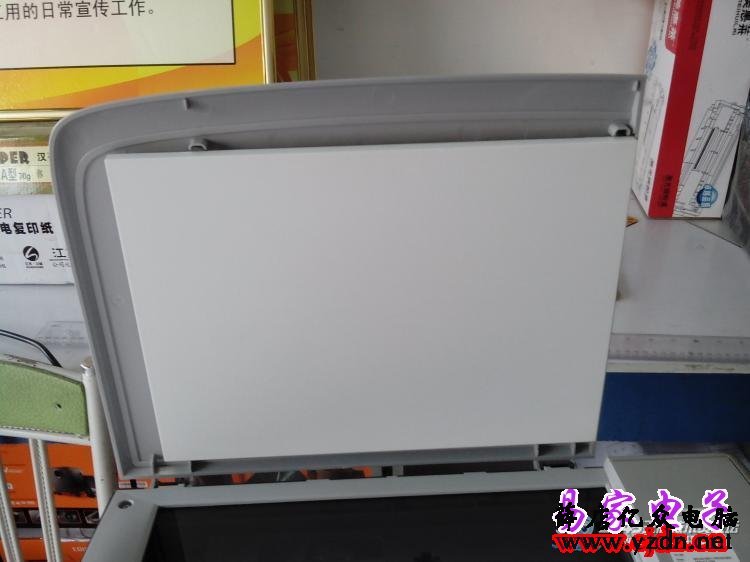

1、取掉上盖

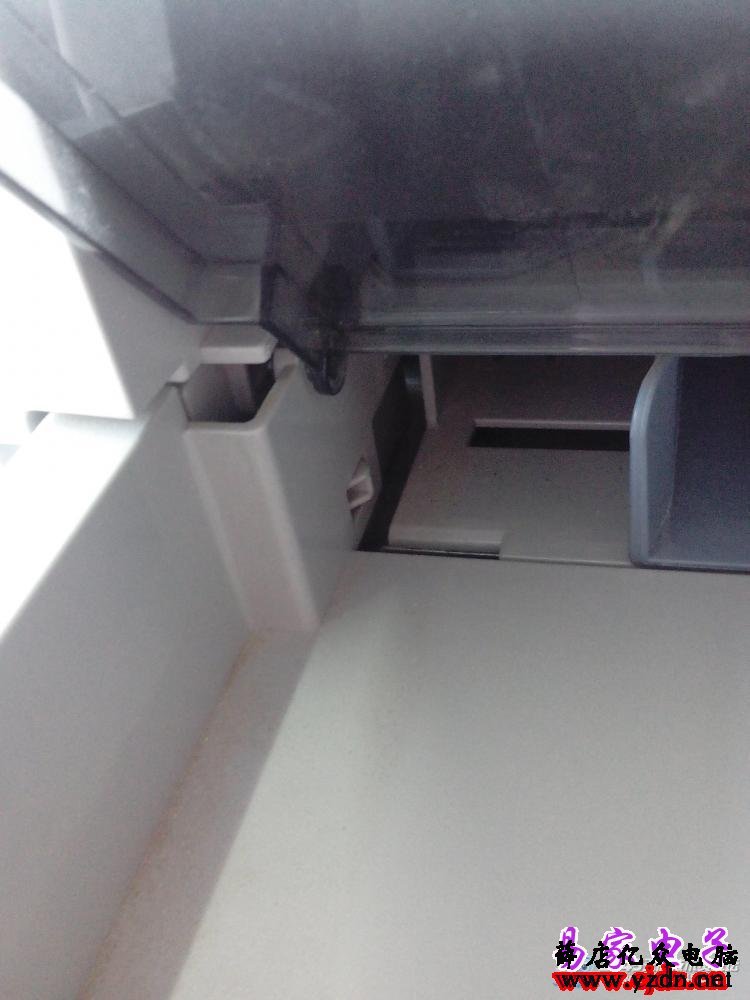

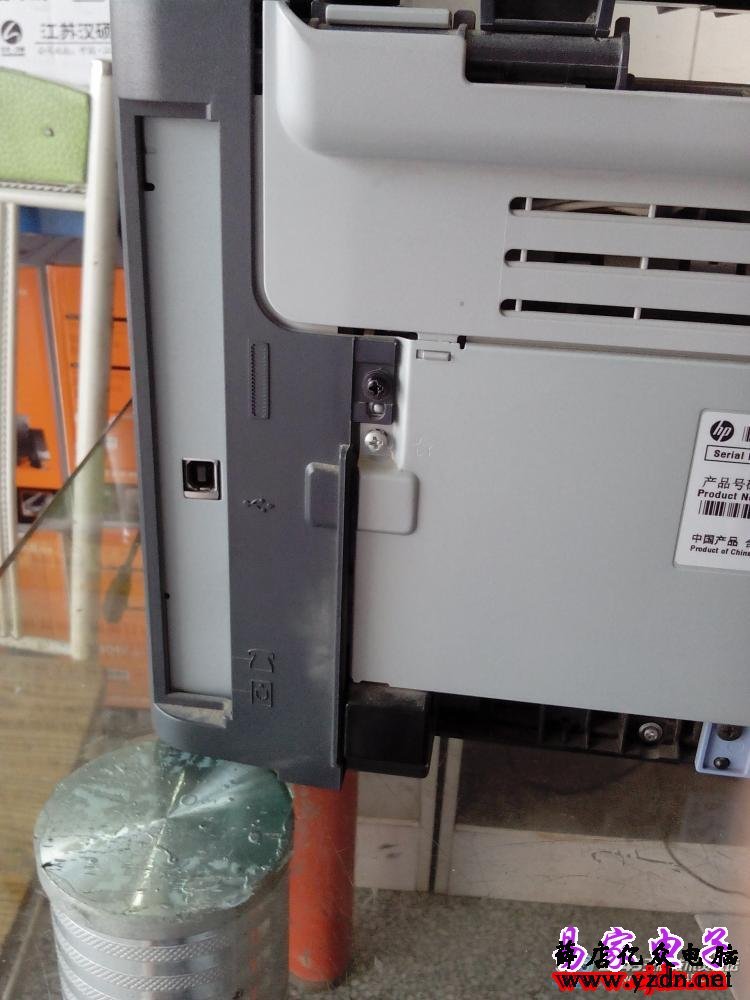

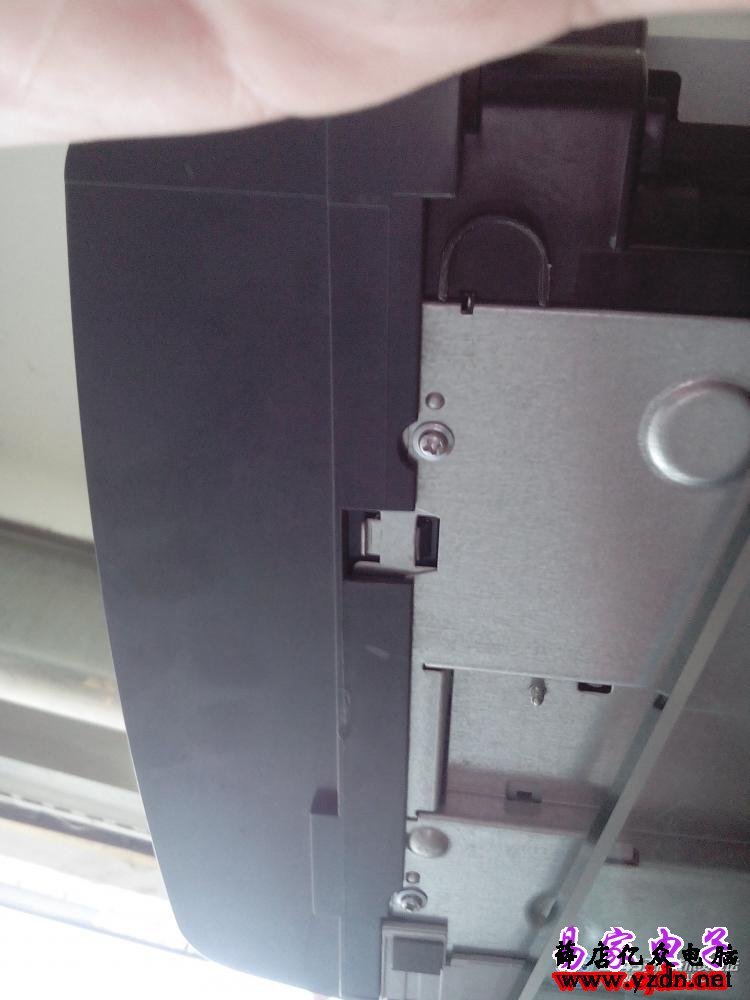

2、拆两边侧面的挡板（拆时注意方法，两边厕面档板下边都有一个卡扣）

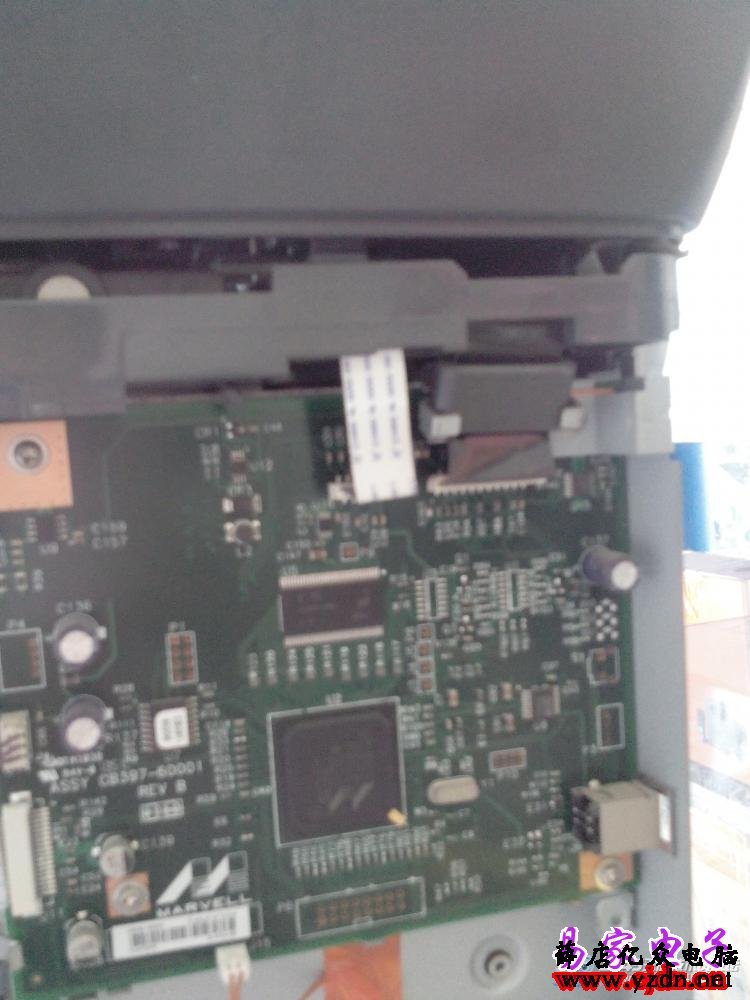

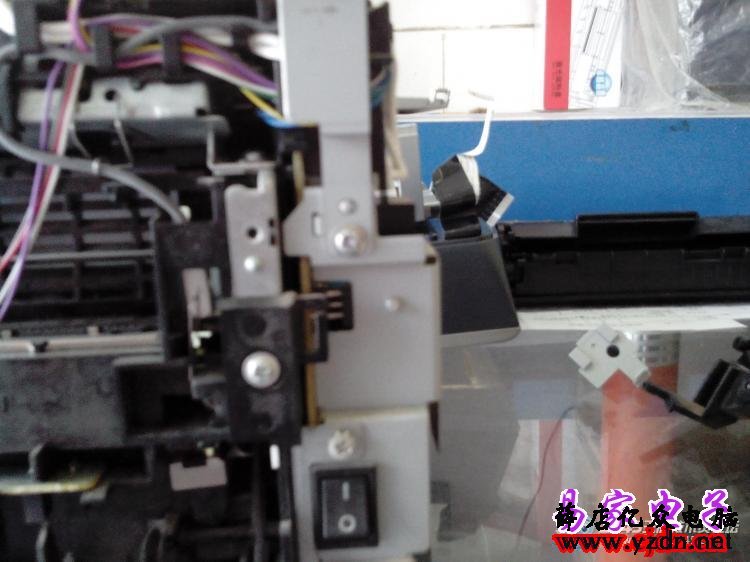

3、拆掉档板后看到侧是电源板，上边有2根排线，白色排线是连接操作面板，黑色一根是连接扫描头

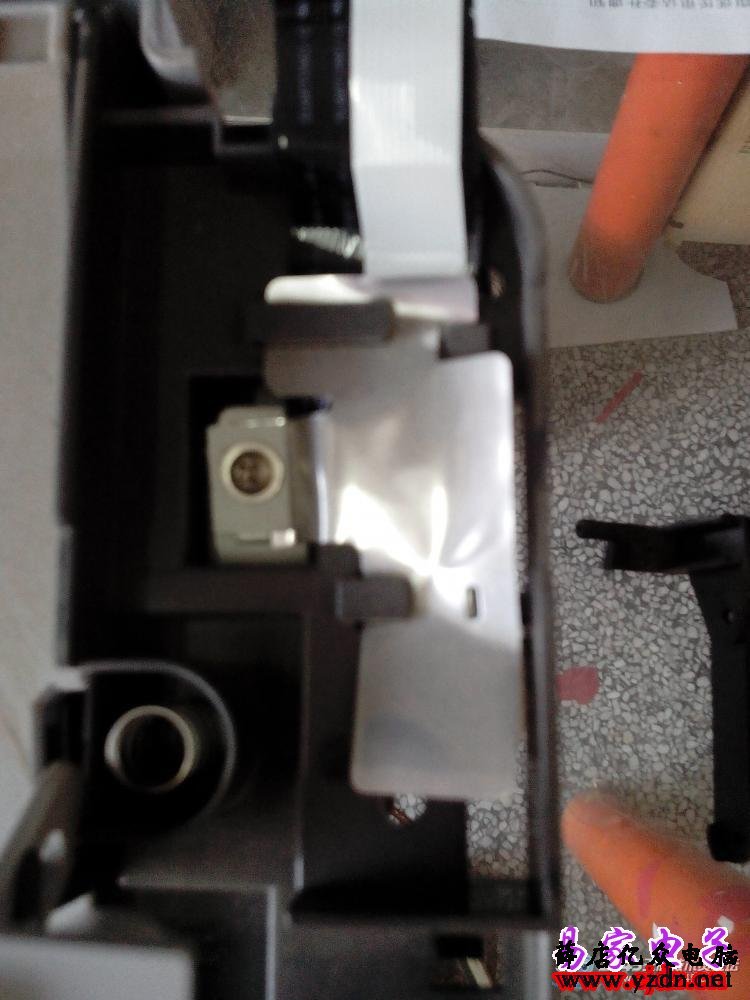

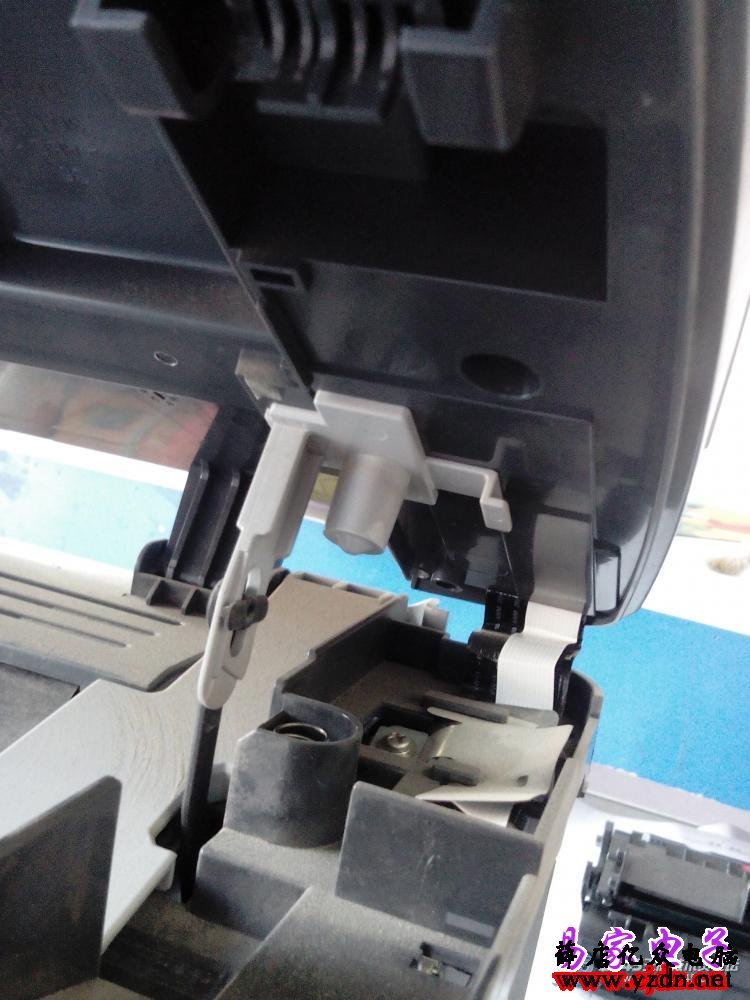

4、拆开上面扫描单元，注意需要拆下图中白色的卡扣，整个扫扫部分就可以取下了。

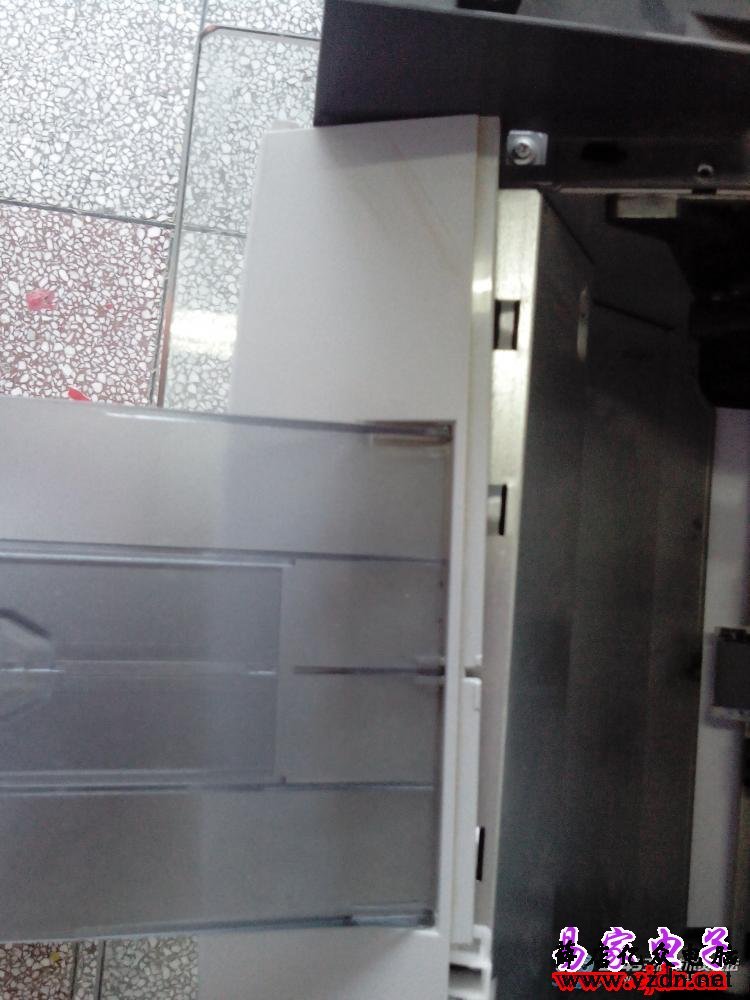

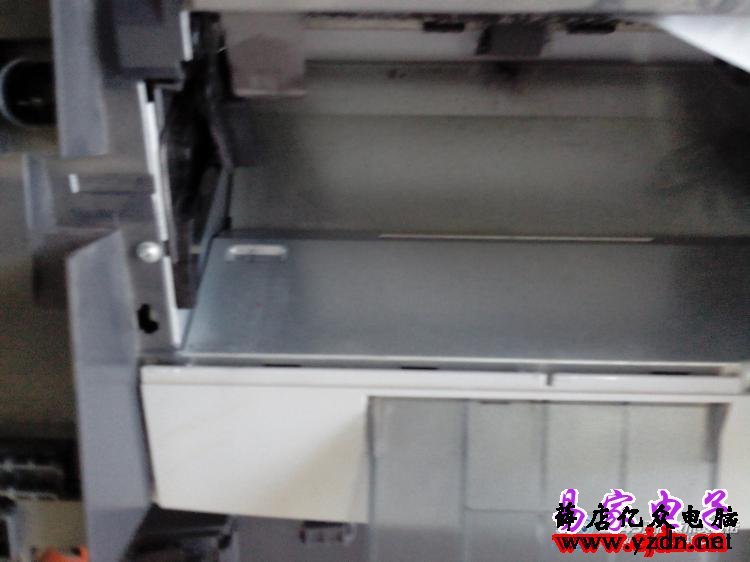

5、拆掉下边的纸盒，注意图片中有卡扣，用起子顶一下就可以取下来。
织梦好，好织梦 6、拆掉前边档板，用扁口起子翘一下就可以取下

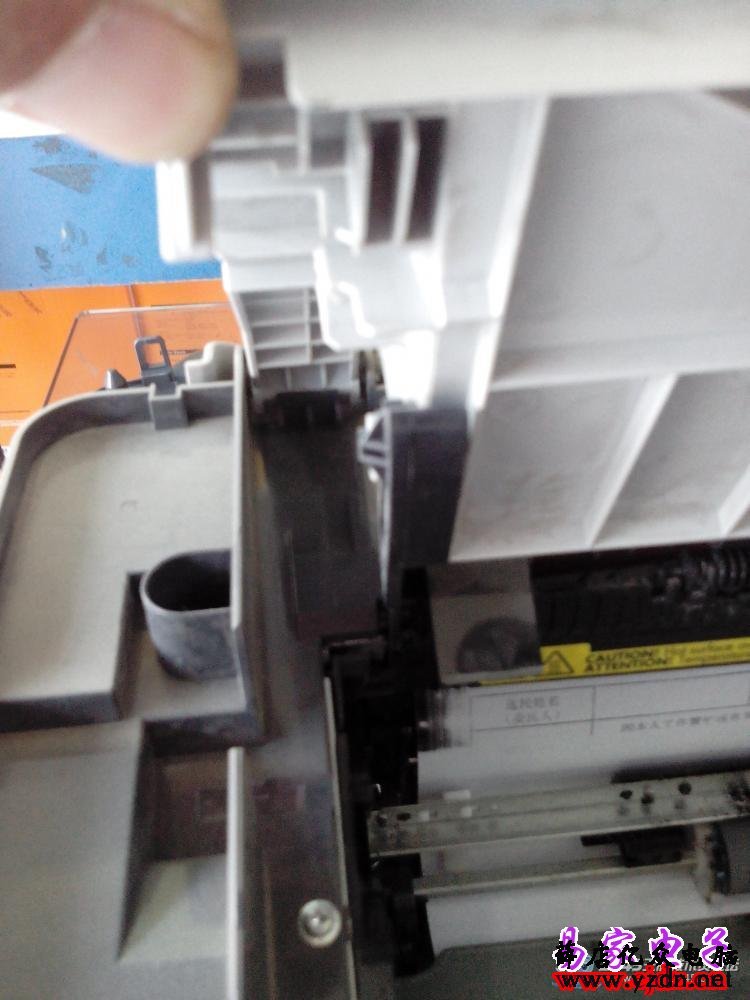

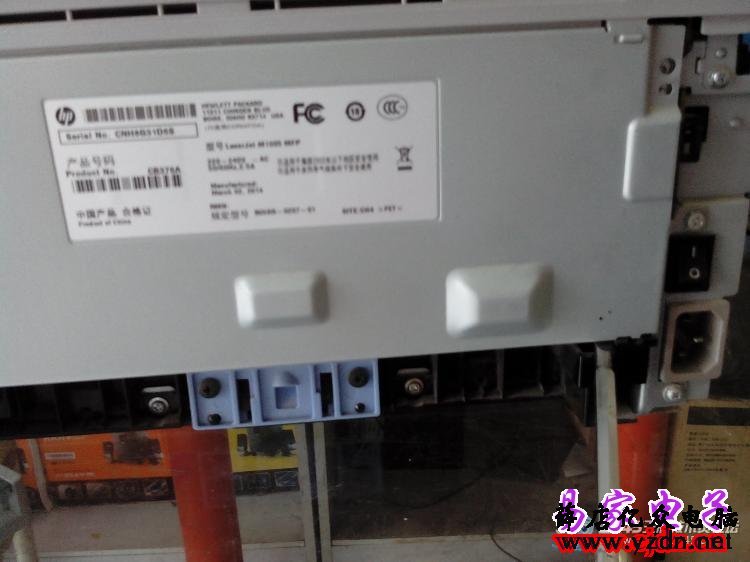

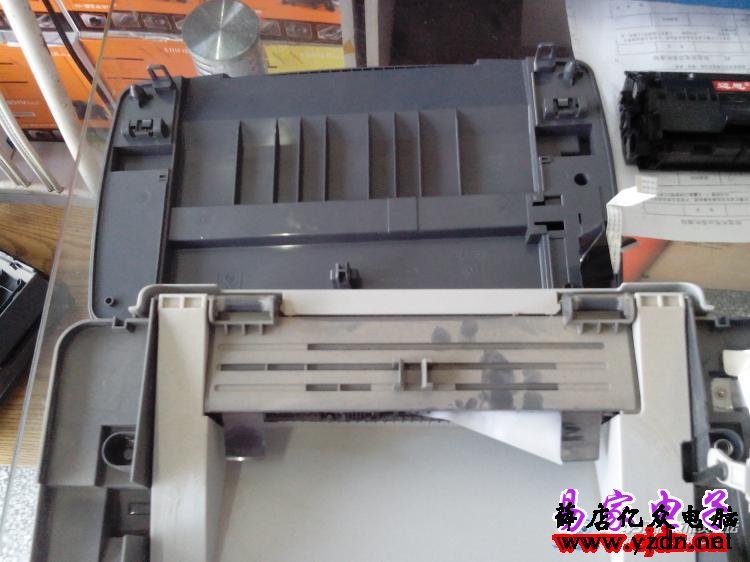

7、拆掉上盖周围6根螺丝，全部拆下。然后可以取下上盖。然后再再拆下背面的金属档板。拆金属档板时需要用扁口起子往上翘一下，两边都翘一下就可以取下。
8、拨掉电源板上的4组接线，和后边一组排线，然后将线从固定架子上放出来。

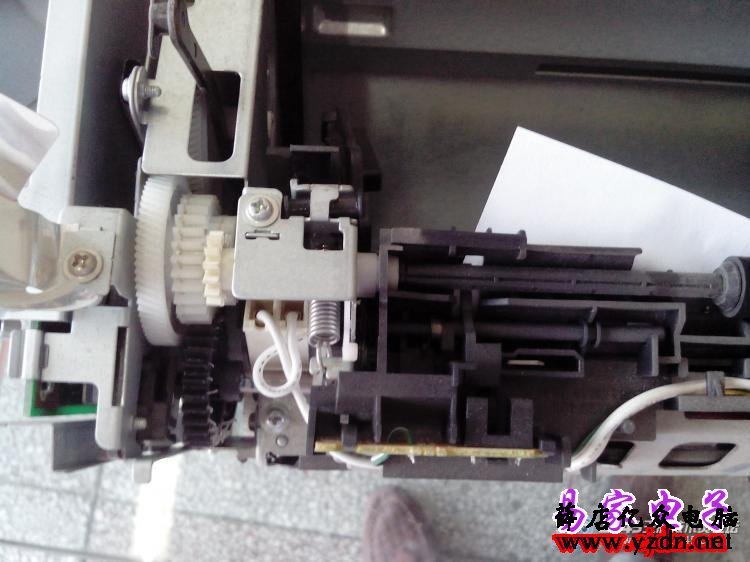

9、拆下定影和加热组件的3颗螺丝，注意3颗螺丝的位置。左侧2颗，右侧1颗。

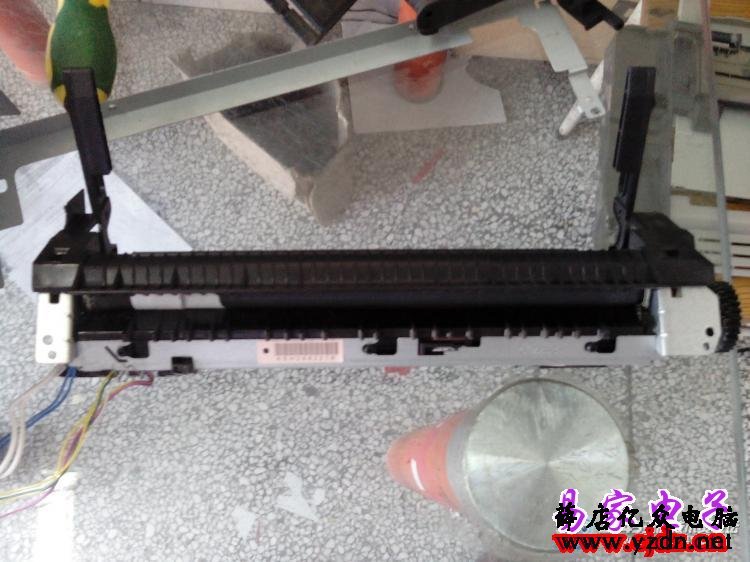

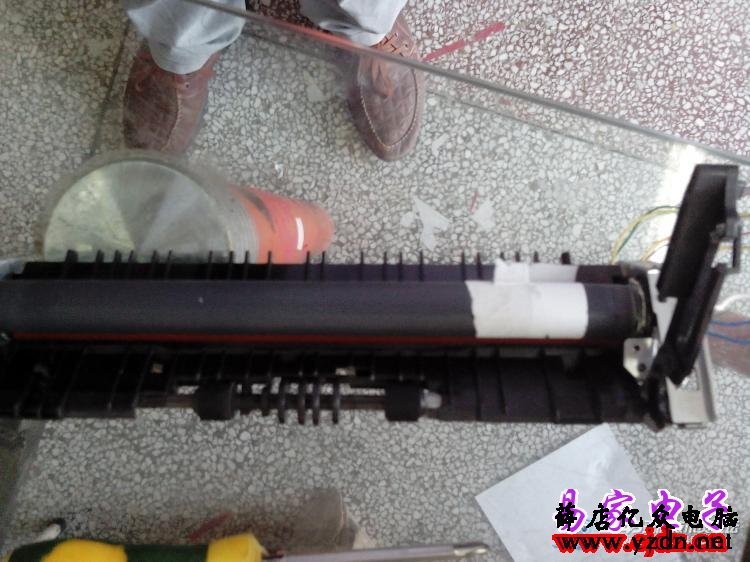

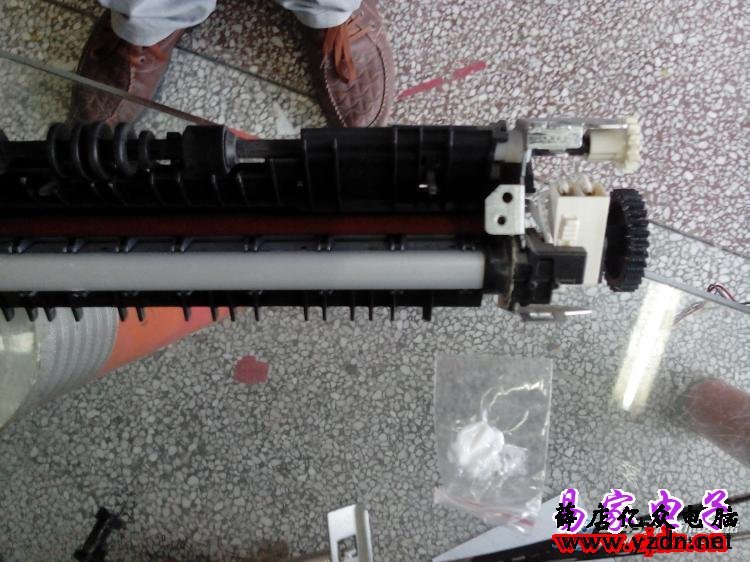

10、可以取下整个加热和定影组件了。拆掉注意那个白色的地方，就是因为白纸卷在上边。
11、拆开定影膜外边的塑料盖子，（两边共有2颗螺丝）就可以看到定影膜了。
12、拆掉两边的2根拉簧，就可以取下定影膜。定影膜有一头是小头子，可以取下，将定影膜直接抽出来的。
然后更换定影膜，注意需要在2头位置加点润滑剂，一般在你买定影膜时会附送的。
注意：定影膜有一头有一圈颜色较深，那一头朝里安装即可。
