集中供电在安防施工中比较常见，但经常会有用户碰到IPC启动不了、夜间IPC频繁重启等问题，实际上，通常都是供电不足引起的。本文主要介绍集中供电相关知识及供电问题的解决办法。

二、集中供电经常碰到哪些问题？

不合理的集中供电通常会造成以下几种现象的问题：
1) IPC启动时红外灯闪烁，无法启动；
3) IPC切换夜视后红外滤片不切，夜视很暗；
5) NVR夜间录像丢失。



序号		线材形态	供电线材质	100米阻值
1		4+2综合线	直径1.0纯铜多芯线	3.1Ω
2		4+2综合线	直径1.0铜包铝多芯线	5.6Ω
3		4+2综合线	直径0.5铜包铝多芯线	19.1Ω
4		4+2综合线	直径0.5铜包银多芯线	12Ω
5		4+2综合线	直径0.5无氧铜多芯线	8.4Ω
6		8芯网线	直径<0.4铜包铝单芯线	46Ω
7		8芯网线	直径<0.4铜包铁单芯线	144Ω
8		TP-LINK网线	直径0.52无氧铜单芯线	8.3Ω

经充分测试，以集中供电电源输出12V电压，通过供电线为单个IPC供电时，线路阻止超过3Ω时，IPC可能会出现启动异常，自动重启或者切换夜视异常的情况。以上述2号线为例，建议线长不超过3/5.6*100≈53米。
单条线路为多个IPC供电的时候，由于线路承载电流大，线路压降会更高，更容易出现以上问题。
<h2 white-space:normal;"="" style="margin: 13pt 0cm; padding: 0px; font-size: 16pt; font-weight: normal; -webkit-margin-before: 0px; -webkit-margin-after: 0px; line-height: 36.9067px; color: rgb(191, 191, 191); font-family: &quot;Microsoft YaHei&quot;, &quot;思源黑体 CN&quot;, Arial; text-align: justify; break-after: avoid;">四、集中供电供不起来如何解决？
当集中供电环境出现上述问题时，主要可以通过以下方法来尝试解决问题：
1、调节集中供电输出电压。

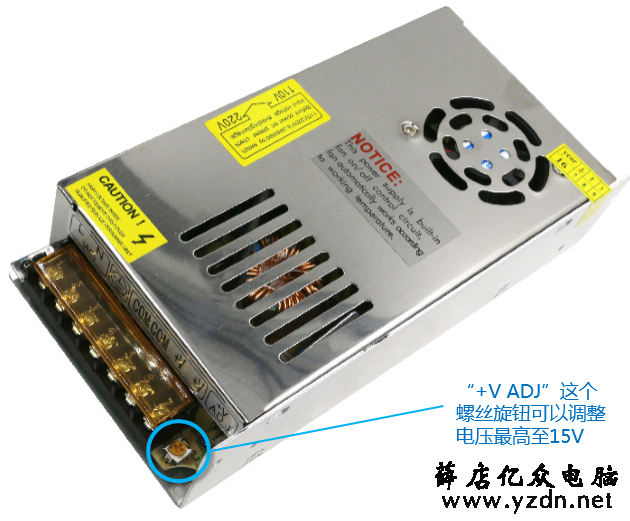

大部分集中供电电源都支持适量调整输出电压，在+V ADJ标识的位置，使用十字螺丝刀旋转可以适当调整输出电压，如下图：

我司IPC支持在最高15V的电压下工作，经测试将电压从12V调节到14V，可以将最大供电距离有效延长30%左右。如上举例，使用2号线默认最远传输53米，那么调节到15V后，最远传输距离可以延长到70米以上。
2、采用网线4根芯供电

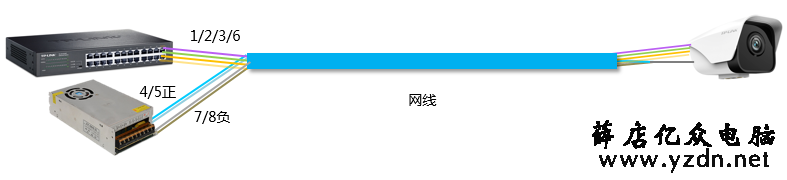

当使用网线同时供电和传输网络数据时，传输100Mbps数据只需要1、2、3、6这4根芯，可以将剩余4根芯都用于供电，两根芯接正极，两根芯接负极。通过并联两根芯的方式，可以有效降低一半线阻，让最远传输距离翻倍。


3、改善线路，降低线路电阻值
主要措施为：减短供电距离，或更换材质更好（如无氧铜、纯铜）线径更粗的供电线材；
4、采用PoE供电
PoE供电工作电压在44~57V，线路承载电流低，压降低，除铜包铁以外全部线材都能支持100米以上的供电。对于TP-LINK的监控设备来说，使用1、2、3、6同时进行数据传输和PoE供电，所以基本上使用市面上任何主流网线线材都能传输满百米的需求。
