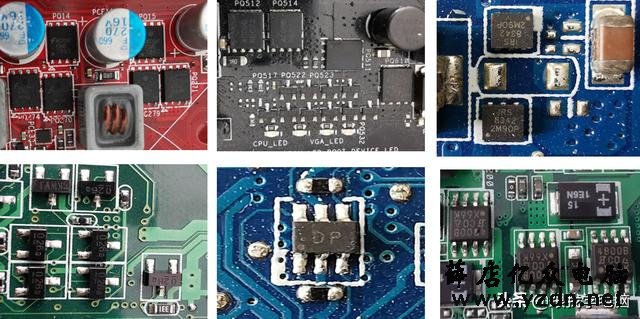

一.笔记本主板中MOS管,如下图所示:
二.MOS管引脚与电极认识

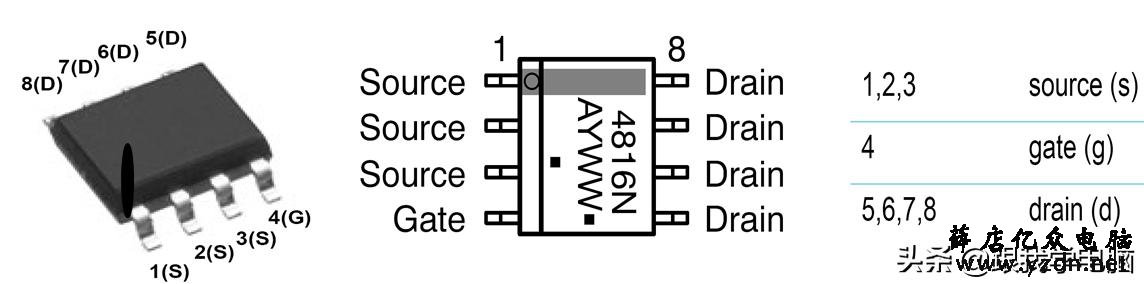

1.我们已常见的SO-8封装MOS管为例进行介绍:
图中MOS管共有八个脚，显然会有几个脚内部是相连的。

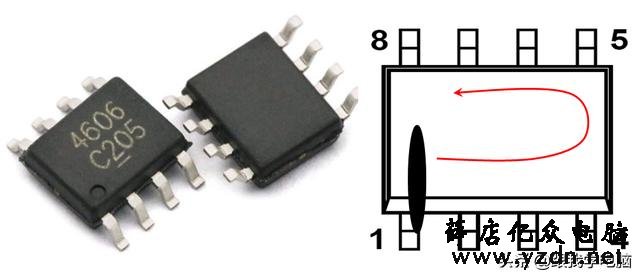

第1步： 请确定MOS管PIN1（第一脚）方法：芯片上会用一个小
圆点标示出PIN1，它一般会在芯片的左下角。
第2步： 请确定MOS管其他脚，方法：从PIN1开始，逆时针方向
依次为2，3，…..6，7，8脚。
2.确认MOS管电极。
方法：
D极单独位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的位置是相对固定的，记住这一点很有用。请注意：不论NMOS管还是PMOS管，上述PIN脚的确定方法都是一样的，假如MOS管表面磨损，或是无法辨认PIN1的标记圆点，你可以用什么方法确认PIN1脚，以及G极，D极和S极？ 拿出万用表，试试吧！

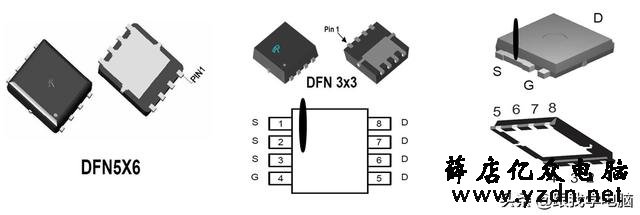

3. 再来看看DFN封装MOS管
备注：外形上来看，DNF封装的MOS管仍旧有8个脚，但已经变成贴片形式，节约了高度，散热性能更好些， 但其PIN脚极性还是一样排列

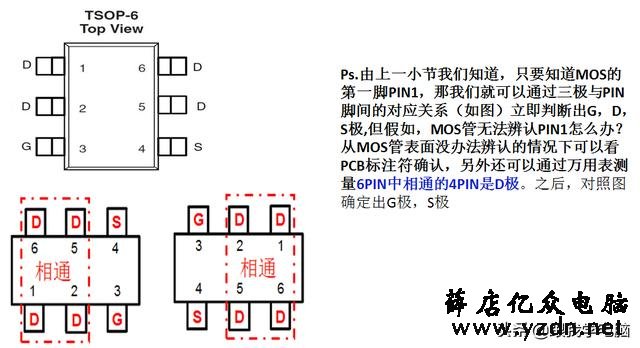

4. 接下来，看看6个脚的TSOP-6封装MOS管：
PIN1,2,5,6为D极； PIN3为G极； PIN4为S极。

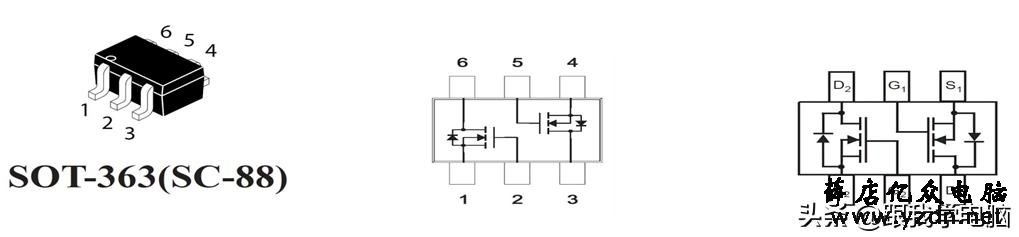

5.同样是6个脚，的SOT-363封装MOS管则为双MOS管，所以测量方法又不一样.

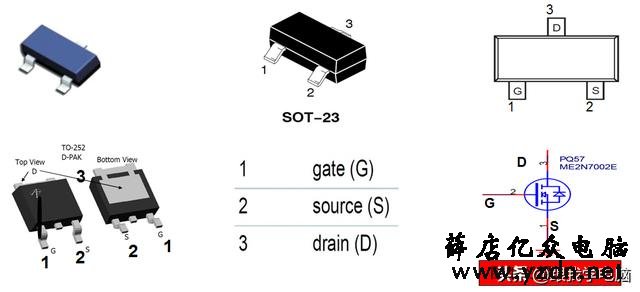

6. 看看3PIN脚的MOS管：（1）SOT-23
三.采用万用表测量MOS管.

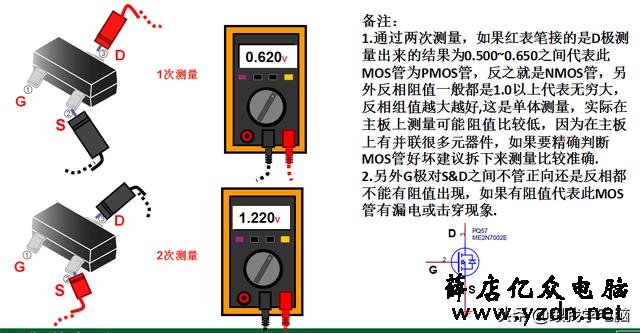

1.拿最常见的3PIN脚MOS管（SOT-23）讲起。
2.再来看看6PIN脚的MOS管（ TSOP-6封装）

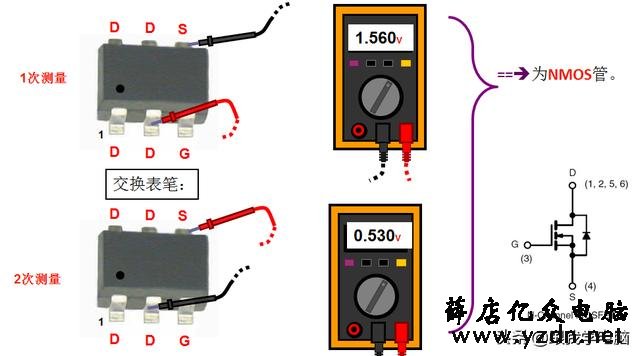

3. G极，D极和S极知道后，N沟道P沟道的判断方法和前面还是一样：

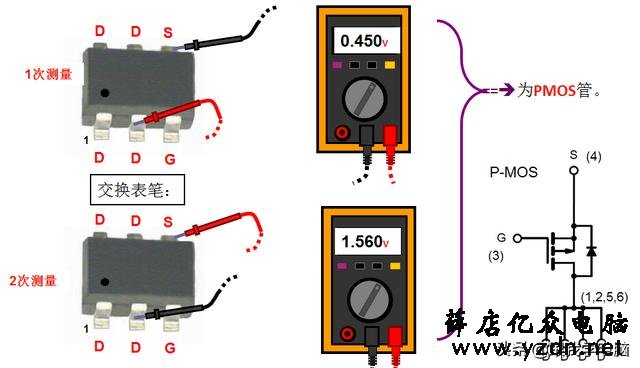

4.测量的二极体值相反时，为PMOS管
四.测量的注意事项与代换原则：
1.以上都是在MOS管没有被接入任何电路的情形下进行的测量。 如果MOS管在板时进行测量，测量的值会受到所在电路的影响，有可能会误判 ,建议在板测量出异常时，最好取下进行一次复判。测量前，最好用表笔金属针头部分短接MOS管G极与S极，以释放MOS管G极可能残留的静电电荷。因为G极如果存在静电电压可能会造成D与S极处于导通状态，而引起误判。我们这里测量用的是数字万用表。（当调至“二极管档”时，红表笔是正极（+），黑表笔是负极（-）
如果使用指针式万用表，注意红黑表笔上电压极性刚好相反，请注意测量的结果应该颠倒才对。正常来讲MOS的D-G或G-S之间都是有很高的阻抗(一般为几百兆以上的阻抗)，D-S之间有一个正向的阻值约（450~550）左右的二极值，偏高与过低都是有问题的。
代换原则：
1.N沟道代N沟道。P沟道代P沟道,决不能N沟道代P沟道的,耐压大于原来的MOS管，导通电阻要小于原来的。
2.大功率的MOS不能使用小功率的MOS管来代换,主板中大多数的MOS管都分为上管与下管大多数都是转换电压的，所以遇到其中一颗MOS损坏，最后需要将2颗MOS一起更换，这样避免只换一颗通电后又要烧MOS。如果对MOS管不熟悉最后在网上下载资料确认之后再去更换，避免带来不必要的麻烦。
