现在监控传输、网络传输等越来越多的使用到光纤.但很多工程商对于光纤传输还是存在一定的顾虑,认为光纤传输很神秘很复杂.
看过这篇文章后,一定会让你对光纤及其设备有一点了解...

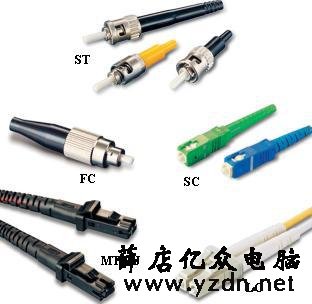

上图中为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。
FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。常用于在数据工程中使用。一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。LC常见于通信设备的高密度的光接口板上。

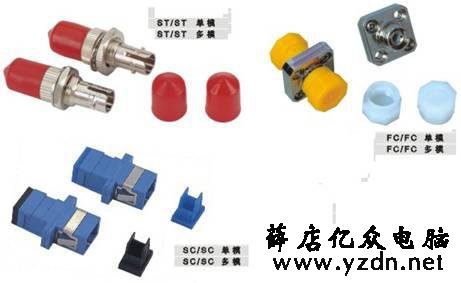

上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。

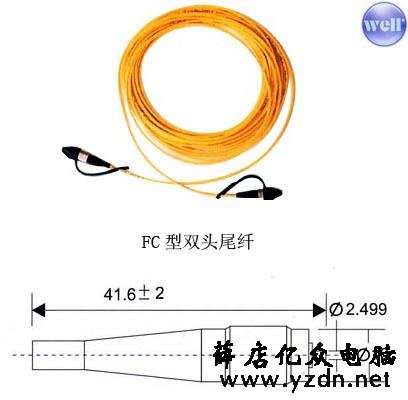

该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。光跳线颜色为黄色，表示单模跳纤。
该图为MTRJ-SC型光纤跳纤， 光跳线颜色为橙色，表示多模跳纤。

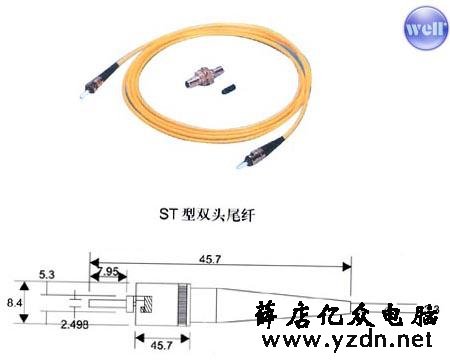

另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。
在90年代早期，国内很少能生产光纤跳线，价格奇贵，到现在，生产制作光纤跳线已是生产密集型劳动了，只要配置好研磨仪器，任何一个家庭作坊都可作出达到国标的跳线来。光纤跳线的价格，很大程度上是有陶瓷芯、光纤以及金属套构成，这些需要跳线生产者外购，价格档次由此拉开。一般卖跳线时不会说这些外购件的品牌的。
一般情况下，3米光跳线（FC或SC）在40元左右，跳线增加一米，加1元钱。 这个价格要看采用什么外购件了，一般采用国内的话，仍还有很大的利润。
光缆尾纤
特点：
采用高质量的二氧化陶瓷插芯；
光纤外径可选择￠0.9mm.￠2.0mm.￠3.0mm;
有FC、SC、ST等型号供选择；
光纤长度可按用户要求业做；
主要技术指标：
插入损耗：≤0.3db；
回波损耗：PC≥40db,UPC≥50db,APC≥60db;
各项实验插入损耗变化值：
互换性试验：＜0.2db（任意对接）
振动试验：＜0.1db（5-50HZ，1.5mm振幅）
抗拉强度试验：＜0.1db
高温试验：＜0.2db（+85℃，连续100小时后）
低温试验：＜0.2db（-40℃，连续100小时后）
温度循环试验：＜0.2db（-40℃+85℃，循环5次后）
温度试验：＜0.2db（-25℃+65℃，相对湿度93%，100小时后）
纤耦合器（Coupler）又称分歧器（Splitter），是将光讯号从一条光纤中分至多条光纤中的元件，属於光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的。光纤耦合器可分标准耦合器（双分支，单位1×2，亦即将光讯号分成两个功率）、星状／树状耦合器、以及波长多工器（WDM，若波长属高密度分出，即波长间距窄，则属於DWDM），制作方式则有烧结（Fuse）、微光学式（Micro Optics）、光波导式（Wave Guide）三种，而以烧结式方法生产占多数（约有90％）。很多人把适配器当作耦合器是错误的。
光缆敷设注意事项:
(1)敷设光缆前，应检查光纤有无断点、压痕等损伤。
(2)根据施工图纸选配光缆长度，配盘时应使接头避开河沟、交通要道和其他障碍物。
(3)光缆的弯曲半径不应小于光缆外径的20倍。光缆可用牵引机牵引，端头应作好技术处理，牵引力应加于加强芯上，牵引力大小不应超过150kg，牵引速度宜为10m／min；一次牵弓I长度不宜超过1kmo
(4)光缆接头的预留长度不应小于8mo
(5)光缆敷设一段后，应检查光缆有无损伤，并对光缆敷设损耗进行抽测，确认无损伤时，再进行接续。
(6)光缆接续应由受过专门训练的人员操作，接续时应用光功率计或其他仪器进行监视，使接续损耗最小。接续后应做接续保护，并安装好光缆接头护套。
(7)光缆端头应用塑料胶带包扎，盘成圈置于光缆预留盒中，预留盒应固定在电杆上。地下光缆引上电杆，必须穿人金属管。
(8)光缆敷设完毕时，需测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。
(9)光缆的接续点和终端应作永久性标志；
